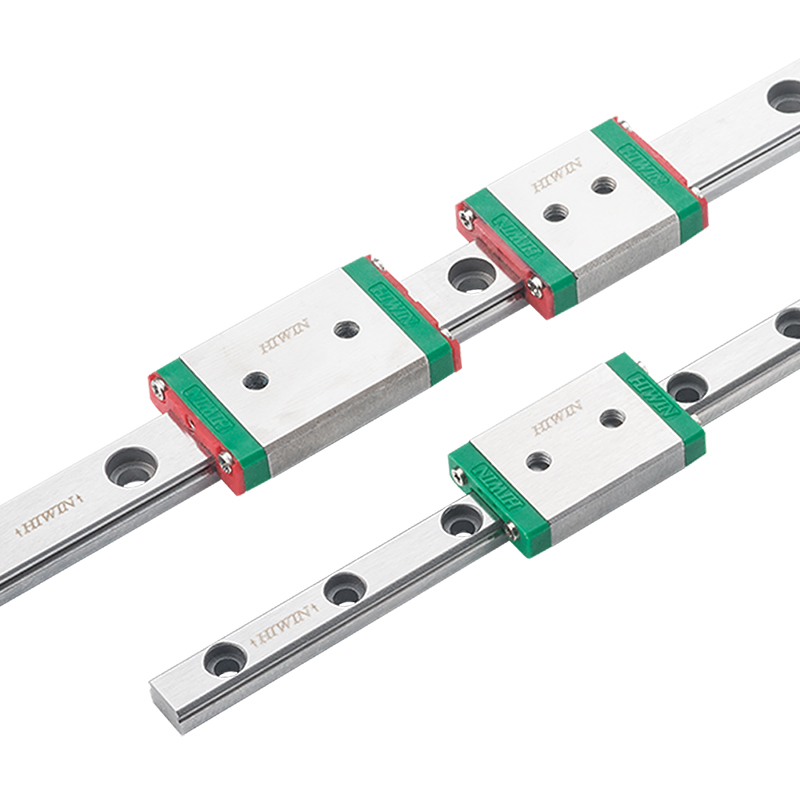

上银导轨专业安装指南，确保设备精度与寿命

一份关于精密安装的实战手册

在工业自动化领域，上银导轨作为精密传动元件的代表，其安装质量直接影响设备寿命与运行效率。据行业统计，60%的导轨故障源于安装不当。正确的安装不仅能确保设备精度，更能降低后期维护成本。本文将详细介绍上银导轨的专业安装方法，帮助您规避常见风险。

01 安装前准备工作，细节决定成败

“工欲善其事，必先利其器”，精密导轨安装前的准备工作至关重要。

环境与工具检查：安装环境应保持洁净，避免微尘进入滚道。理想情况下，工作温度控制在20℃±2℃，湿度≤50%（无冷凝）。

使用240#-400#砂纸打磨安装面，确保表面粗糙度Ra≤3.2μm，无毛边、污物及表面伤痕。检测平面度，公差需控制在0.1mm/500mm以内。

专用工具配置：除常规内六角扳手外，需配备数显扭矩扳手（精度±3%）、防静电毛刷、润滑脂（推荐HIWIN HG-2锂基油脂）。对于精密级安装，还需0.001mm级数显千分表检测平行度。

产品检查与确认：安装前先清除导轨表面的防锈油，戴好手套，用干净布擦拭导轨。注意区分基准轨与从动轨 - 基准轨侧边基准面精度较高，刻有"MA"记号，可作为床台安装承靠面。

02 标准安装流程，循序渐进锁紧

上银导轨的标准化安装流程是确保精度的核心环节。

主轨定位与初步固定：将主轨轻轻安置在床台上，使用侧向固定螺丝或其他固定治具使线轨与侧向安装面轻轻贴合。特别注意：安装前要确认螺丝孔是否吻合，如不吻合又强行锁紧螺栓，会大幅影响组合精度与使用品质。

螺栓锁紧顺序：采用 "从中央向两侧" 的顺序将滑轨的定位螺丝稍微旋紧。这一顺序由中央位置开始向两端迫紧可以获得较稳定的精度。有经验的安装人员会采用 "对角线渐进锁紧法" ：先以30%扭矩锁紧对角螺栓，再逐步提升至标准值。

扭矩控制：使用扭力扳手，依照HIWIN提供的扭矩对照表将滑轨的定位螺丝慢慢旋紧。例如，M4螺栓的扭矩一般为1.2~1.5N·m。切忌一次性锁紧，应分3次逐步加力至额定扭矩。

03 副轨与滑块安装，精度延伸关键

主轨安装完成后，副轨与滑块的安装同样需要精益求精。

副轨安装：使用同方式安装副轨，并使用千分表监测平行度，调整范围控制在0.02mm/500mm内。以基准轨为参照，通过千分表或激光干涉仪调整从动轨，确保两轨平行度符合要求。

滑块安装要点：个别安装滑座至主轨与副轨上。注意：滑座安装上线性滑轨后，由于安装空间有限，必须在此阶段将所需附件一并安装，如油嘴、油管接头或防尘系统等。

非互换型滑轨的滑块不得任意对调使用，以免影响精度。如需将滑块自滑轨上拆下或装上，请使用原厂附带的夹轨。

04 精密级导轨特殊要求，微米级精度控制

对于上银PG系列等精密导轨，安装要求更为严格。

精度控制：UP级导轨直线度需≤0.002mm/300mm，SP级需≤0.005mm/300mm。安装时应佩戴防静电手环，使用无尘布蘸电子级异丙醇清洁导轨。

平行度校准：以"基准导轨"为参照，使用激光干涉仪检测全程平行度。UP级导轨的侧向平行度要求≤0.003mm/300mm，高度平行度≤0.002mm/300mm。

应力释放：精密导轨安装后需静置24小时释放基座应力，然后重新复检，确保偏差无漂移。

05 常见注意事项，规避安装风险

根据HIWIN官方资料，安装过程中需特别注意以下事项：

禁止暴力操作：安装时不要用尖锐或硬的工具锤击导轨副，塑料端盖抗冲击性差，需使用铜棒轻敲定位。

接牙导轨处理：滑轨接牙安装时必须依照滑轨上标示顺序安装。建议配对滑轨的接牙位置最好能错开，以避免床台至接牙处因不同滑轨差异而造成精度不良。

防污染措施：安装全程佩戴无尘手套，避免手上汗液导致滑轨表面氧化。安装后初次运行时，不要让任何物体超速对其撞击。

06 调试与维护，保障长期稳定运行

安装完成后的调试与维护同样不容忽视。

初始运行测试：手动往复运动测试50次，检查滑块是否卡滞或异响。低速激活时，以50mm/min的速度驱动工作台往复运行10次，让滚道与滚珠充分接触。

精度验证：使用激光干涉仪测量定位精度。上银PG系列UP级导轨的定位误差需≤±1μm，重复定位误差需≤±0.5μm。

日常维护：每周用无尘布蘸电子级异丙醇清洁导轨表面。根据运行情况定期补充专用润滑脂，洁净、低速（≤200mm/min）场景下，每1000公里或1500小时补充一次。

遵循本文介绍的专业安装方法，不仅能确保上银导轨充分发挥其高精度、低摩擦的特性，还能显著延长设备使用寿命，降低因安装不当导致的精度损失与故障风险。
