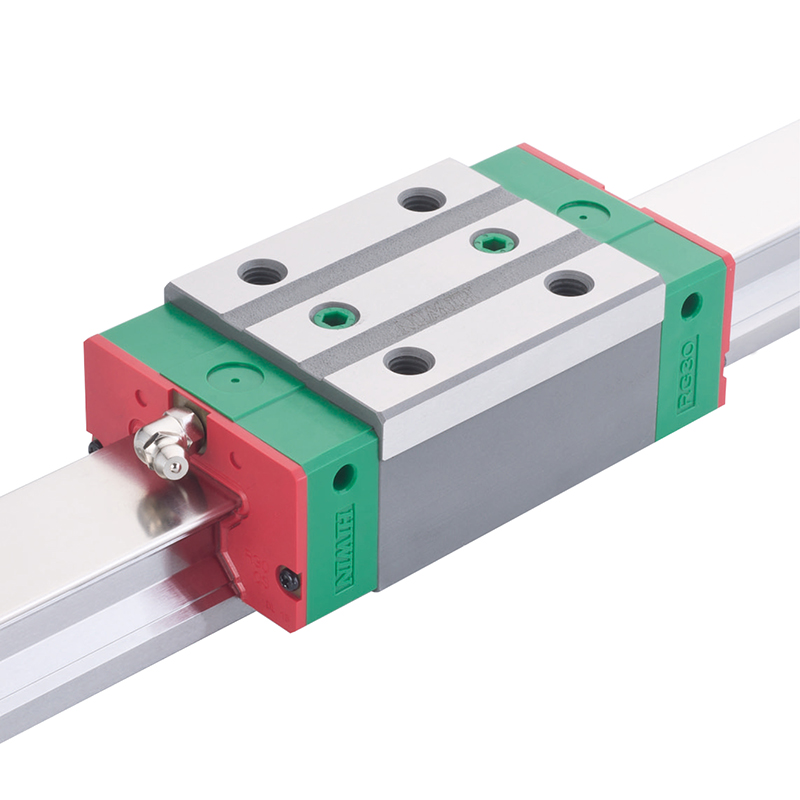

上银导轨预压技术详解：选对等级提升设备精度与寿命

上银导轨作为精密传动领域的核心部件，其预压等级的合理选择与调整，直接关系到设备的定位精度、运行稳定性及使用寿命。

本文将从预压的技术本质、等级选择方法、调整技巧及故障排查等方面，为您提供一套实用的上银导轨预压技术指南。

01 预压的作用与原理

预压，在直线导轨系统中是指通过使滚动体（滚珠或滚柱）尺寸略大于滑块与导轨滚道间的空间，从而对滚动体施加一个受控的内部压力。

这一技术手段主要服务于两个核心目的：消除间隙和提高系统刚性。

当导轨系统处于无预压状态时，滑块与导轨之间存在微小间隙。虽然在轻载条件下运行平滑，但在承受外部载荷时，这种间隙会导致微小位移，影响设备的定位精度。

通过施加预压，导轨系统实现了负间隙（过盈配合），使滚动体始终与滚道保持接触，显著提高了系统的刚性。

对于高精度加工设备而言，预压带来的刚性提升意味着在切削力变化时，刀具与工件之间的相对位移被控制在极小的范围内，从而保证了加工质量的稳定性。

02 预压等级的分类与选择

上银导轨的预压主要分为重预压、中预压、轻预压和无预压四种类型。

每种预压等级对应不同的应用场景和性能要求，正确选择是确保导轨系统最佳性能的关键。

轻预压（C0或Z1）

适用场景：轻负载、高速运动场景，对运动平滑性要求高的测量设备和自动化设备。

性能特点：摩擦力小，温升低，能吸收微小安装误差。

技术优势：在保证基本刚性的同时，最大程度降低了启动和运行摩擦力。

中预压（C1或Z2）

适用场景：中等负载、通用工业设备，平衡速度与刚性需求。

性能特点：通用性高，适用于有中等程度振动和承载悬空负荷的场景。

技术优势：在多数应用条件下能提供最佳的刚性-摩擦力平衡点。

重预压（C2或Z3）

适用场景：高刚性需求的重切削机床或振动较强的环境。

性能特点：系统刚性极高，能有效抑制高速运动下的振动。

技术优势：确保在恶劣工况下仍能保持设备精度稳定性。

选择预压等级时，工程师需在系统刚性和运动平滑性之间找到平衡点。预压等级越高，内部接触应力越大，导致摩擦力显著增加。

这不仅会增加驱动系统负荷，还可能引起温升问题，影响精度寿命。

03 预压调整的技术方法

上银导轨的预压调整主要通过更换钢珠大小来实现。这是一项精密工作，通常需要在原厂完成，以确保预压量精确符合设计规范。

预压调整的专业流程

尺寸控制：通过精确控制滑块上的滚道尺寸、滚柱尺寸以及导轨滑道之间的距离，确保滚动体在滚道中始终保持均匀的预紧力。

专业工具：预压调整需使用专用工具和测量设备，如扭矩仪和千分表，以量化评估预压效果。

原厂建议：上银公司明确表示，调整预压的工作必须在原厂完成。如客户或经销商需自行调整预压，务必与原厂联络相关技术事宜。

预压与精度等级的匹配

预压选择还需考虑导轨的精度等级。普通级（N）、高级（H）、精密级（P）和超精密级（SP）导轨与不同预压等级有着明确的匹配关系。

以IKO导轨为例，其高级（H）精度导轨可搭配轻预压（T1）或中预压（T2），而超精密级（SP）则主要与轻预压（T1）或中预压（T2）搭配使用。

上银导轨同样遵循这一技术规律，精密级和超精密级导轨通常推荐使用轻预压或中预压，以充分发挥其高精度特性。

04 预压与导轨性能的关联

预压等级的合理选择，直接影响着导轨系统的多项关键性能指标。

刚性表现

上银导轨通过其四列式滚珠循环设计，在施加适当预压后，刚性可提升达40%以上。

这种设计使导轨在承受径向、侧向及颠覆力矩时，应力分布更为均匀，为设备在高速重载条件下的稳定运行提供了保障。

精度寿命

适当的预压能显著提升导轨的精度寿命。当导轨系统施加预压（如中预压）使用时，有必要考虑预压负荷进行寿命计算。

预压过大会增加滚动体与滚道的接触应力，加速材料疲劳，导致寿命下降；预压不足则会引起滑块晃动，影响运动精度。

摩擦特性

预压是直线导轨摩擦力的主要来源之一。在启动阶段，静摩擦力通常比动摩擦力高出2-5倍，而预压等级直接影响这一数值。

合理的预压选择能将启动扭矩控制在正常运行的1.2倍以内，有效避免“爬行”现象，确保精密定位的准确性。

05 预压相关故障排查与维护

预压不当是直线导轨系统常见故障的原因之一。掌握预压相关问题的排查与解决方法，对设备维护至关重要。

常见预压问题及解决方案

异常噪音：可能是预压过大导致润滑膜破裂，或预压不足引起滑块微动磨损。解决方法是检查预压等级是否合适，并确保润滑充足。

运动卡顿：预压不均匀可能导致滑块运动不顺畅，需检查导轨安装面平整度，确保平面度控制在0.01mm/m以内。

精度下降：预压失效或不当会导致定位精度不稳定，需重新校准预压或更换滑块。

滑块过热：通常是预压过大 combined 与润滑不足的综合表现，需降低预压等级或改善润滑条件。

预压系统的定期维护

为确保预压系统长期稳定工作，建议实施以下维护措施：

定期检查：每运行1000公里或3个月，检查导轨磨损、滑块游隙情况。

润滑管理：使用ISO VG32~68等黏度的润滑脂，定期补充。高速应用建议油润滑，降低温升。

防尘措施：安装刮油片或防护罩，防止异物进入影响预压状态。

在设备实际运行中，预压调整是一项需要精确计算的技术工作。预压过大会增加摩擦力缩短寿命，预压不足则会导致刚性下降影响精度。

掌握预压技术与精度寿命之间的平衡点，是发挥上银导轨最大性能的关键所在。

通过科学选择预压等级、严格执行安装规范、实施定期维护保养，您的设备将能在保证精度与稳定性的同时，延长使用寿命，为生产创造更大价值。
