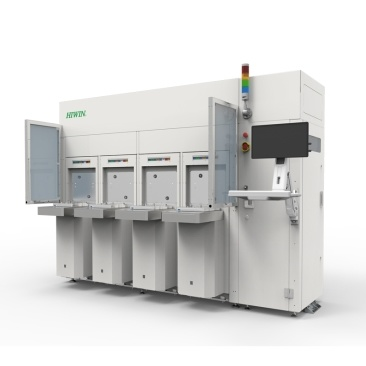

上银晶圆机器人：半导体制造中的高精密搬运解决方案

上银晶圆机器人，作为精密传动技术在尖端领域的集成体现，是专门为半导体制造、面板传输等超高洁净环境设计的自动化搬运系统。它融合了直驱技术、真空兼容设计和纳米级运动控制，直接服务于芯片制造、封装测试及Micro-LED生产等关键制程，其性能直接关系到生产的良率与效率。

核心技术优势与性能指标

上银晶圆机器人的核心竞争力源于其在基础传动部件领域的深厚积累与面向半导体工艺的特殊优化。

超高精度与卓越运动平稳性：机器人采用高刚性机械设计与直接驱动技术，有效避免了传统传动中的背隙与摩擦问题。其重复定位精度可达±0.01mm以上，在高速运行下仍能保持极低的振动，确保脆弱晶圆在搬运过程中无滑动、无偏移，这对处理300mm（12英寸）乃至更大尺寸的晶圆至关重要。

严格的洁净室与真空兼容性：为满足半导体车间Class 1甚至更高等级的洁净度要求，机器人所有部件均采用低排气材料，并通过特殊表面处理工艺防止微粒产生。核心传动部件如直线电机、导轨具备高真空（10^-3 Pa~10^-7 Pa）兼容能力，可直接应用于薄膜沉积、刻蚀等真空工艺腔内，实现晶圆的直接传输。

高度集成与智能化：新一代上银晶圆机器人集成了内置式传感器与高性能控制器，支持实时运动轨迹修正与振动抑制。通过E84、SECS/GEM等标准通信协议，它能无缝接入半导体设备的主控系统，实现远程监控、预测性维护与大数据分析，提升整体设备效率（OEE）。

在半导体产业链中的关键应用场景

在半导体制造中，晶圆机器人的作用贯穿多个核心环节：

前道制程搬运：在光刻机、氧化扩散炉、离子注入机等设备间，机器人负责在超洁净环境下快速、精准地传送晶圆盒（FOUP）或单片晶圆，其速度和可靠性直接影响整条产线的产能。

真空腔体内传输：在化学气相沉积（CVD）、物理气相沉积（PVD） 等设备的多个真空反应腔之间，专用的真空机器人完成晶圆的穿梭搬运，其耐高温、耐腐蚀的特性保证了工艺的稳定运行。

后道封装与测试：在晶圆减薄、切割、贴片及测试环节，机器人执行高节拍的取放动作。其高精度确保了芯片拾取的准确性，而高耐久性则适应了7x24小时连续生产的严苛要求。

行业数据显示，在一条先进的半导体产线上，晶圆搬运时间可占总非生产时间的15%-20%。采用高速、高可靠性的晶圆机器人是缩短这一时间、提升设备利用率的直接手段。

选型考量与发展趋势

在为具体应用选型时，除负载、行程、精度等基本参数外，还需重点关注其平均无故障时间（MTBF）、微粒产生控制水平以及是否支持客户定制化的末端执行器（EFEM）。随着半导体技术向更小制程、更大晶圆尺寸演进，对机器人的速度、精度和智能化提出了更高要求。未来的发展趋势将集中在更快的加减速性能以减少等待时间、基于人工智能的防撞与路径优化算法，以及模块化设计以实现更灵活的产线配置。

总而言之，上银晶圆机器人并非独立产品，而是以其顶尖的直驱运动部件为核心，深度融合半导体工艺需求的系统级解决方案。它在提升半导体制造“良率、效率、可靠性”这一核心三角关系中，扮演着不可或缺的基石角色。

如需获取详细的技术规格、应用案例或探讨针对您特定工艺的解决方案，欢迎随时通过官网或服务热线与我们联系。
