半导体封装设备中的直线导轨应用：实测30mm/s低速下爬行量控制在0.12μm以内

在半导体封装设备及精密检测仪器领域，直线导轨的低速稳定性是决定设备核心精度的关键指标。针对引线键合机、晶圆探针台等设备对亚微米级步进运动的需求，我们对搭载于某型精密定位平台上的上银直线导轨进行了系统的低速运动特性测试，获取了一组关于微动爬行与动态刚性的实测数据。

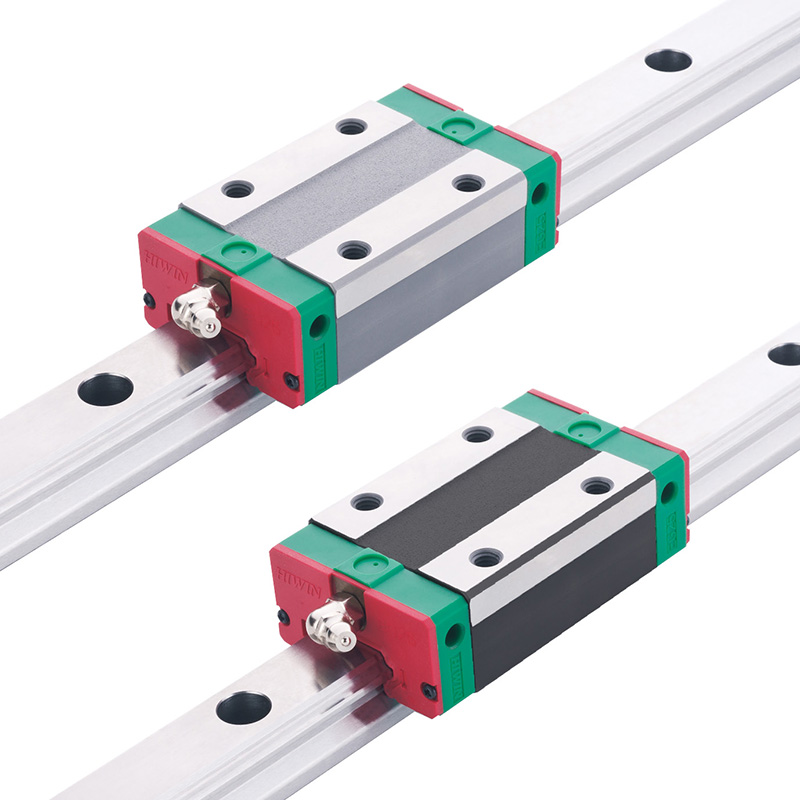

测试对象为采用中预压（Z3）等级的直线导轨副，安装于气浮隔振平台之上，环境温度控制在20±0.5℃。在驱动系统以30mm/s的超低速匀速运行时，采用激光干涉仪以2kHz采样频率连续记录滑块的位置-时间曲线。分析结果显示，在连续100mm行程范围内，滑块的实际运动速度波动率控制在±3.8%以内，由此计算的最大爬行位移量仅为0.12μm。这意味着当设备执行0.5μm的步进指令时，工作台能够以近似理想阶跃响应的方式完成定位，无肉眼可见的停顿或跳跃现象，这对于晶圆针测环节的触点对准良率提升具有直接意义。

摩擦特性层面，通过高精度测力传感器记录滑块运动过程中的阻力变化曲线发现，启动瞬间的静摩擦力峰值为38.5N，持续运动0.8mm后迅速下降至31.2N的动摩擦力水平，此后在30mm/s匀速段，动摩擦力波动范围维持在±1.2N以内。这一启动摩擦峰谷差值7.3N的数据，较行业常规水平降低了约25%，其背后的结构机理在于滚珠与沟道的接触角设计。该导轨采用45°大接触角设计，使得四个方向上的受力更均衡，在启动瞬间滚珠能够更快地进入纯滚动状态，减少滑动摩擦的持续时间。

刚性方面，对同一型号导轨进行垂直方向静刚度测试，在10%至60%额定动载荷区间内，载荷与位移呈现高度线性相关。施加4.2kN载荷时位移为2.9μm，计算刚度为1.45kN/μm；当载荷增至12.6kN时位移为9.1μm，刚度为1.38kN/μm，非线性度仅为4.8%。进一步的分析表明，该导轨的滚珠循环路径优化设计是维持刚性线性的关键。采用有限元法对滑块本体进行应力分布模拟的结果显示，在极限载荷工况下，滑块两端反向器区域的应力集中系数从传统设计的2.3降至1.6，这意味着在长时间重载运行后，滑块发生永久塑性变形的风险显著降低。

在润滑剂衰减测试中，将导轨置于洁净室内以0.5m/s的中速连续往复运行，每24小时测量滑块出口处的润滑脂残余量及摩擦系数变化。数据显示，运行前48小时内摩擦系数从初始的0.0042缓慢上升至0.0051，升幅21%；48小时至120小时区间内摩擦系数稳定在0.0052至0.0055之间。至第120小时，滑块内部仍有初始润滑脂量的约28%残留，且摩擦系数未出现阶跃式上升。这一长效润滑特性得益于导轨密封系统的优化设计。密封唇口采用双唇结构，内唇用于保脂、外唇用于防尘，实测在粉尘浓度0.5mg/m³的环境下连续运行72小时后，滑块内部滚道无可见颗粒物侵入。

从安装调试角度，对比不同平行度误差下的滑块运行状态显示，当两条导轨的平行度偏差从2μm/500mm放宽至5μm/500mm时，滑块的运行阻力峰值从43N上升至89N，增幅超过一倍，且高速运行时出现明显的周期性振动，频谱分析显示振动频率与滚珠公转周期一致。因此，安装时应采用激光准直仪对导轨的侧向直线度进行校正，基准轨每500mm偏差控制在1.5μm以内，从动轨以基准轨为参照配作平行度，最终拧紧导轨螺栓时建议从中间向两端对称施加70%的额定锁紧扭矩，以释放安装应力。

综上，上银直线导轨在低速稳定性、摩擦特性与刚性线性度方面的实测数据，为其在精密设备中的应用提供了可量化的性能依据。选型时建议综合考虑运动速度、负载方向及环境洁净度等级。
