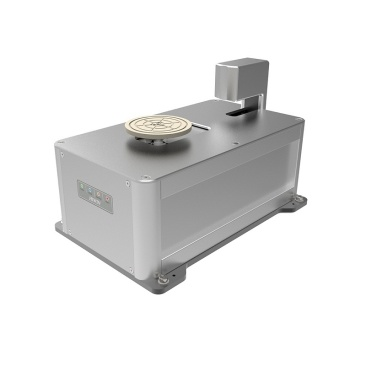

上银晶圆机器人：革新半导体制造的精密切搬运专家

面对晶圆制造对洁净度与精度的极致要求，这台机器人在尘埃控制与定位精度上都创造了行业新标准。

半导体产业的精密制造世界，对生产环境有着近乎苛刻的要求。在晶圆制造过程中，即便是微米级的振动或一粒微小的尘埃，都可能导致价值不菲的整片晶圆报废。因此，在洁净室（Clean Room） 内实现晶圆的高效、无损、超洁净搬运，是提升芯片良率与产能的关键瓶颈之一。

在此背景下，专为半导体行业设计的上银晶圆搬运机器人（Wafer Handling Robot） 应运而生，正以其革命性的技术特性，重新定义晶圆传输的精度与可靠性标准。

01 行业挑战，晶圆制造的洁净与精准之困

现代半导体制造工艺已进入纳米时代，晶圆尺寸向300mm（12英寸）乃至更大尺寸发展。一片晶圆上集成了数以十亿计的晶体管，任何微小的物理污染或位置偏差都可能造成毁灭性影响。

行业数据显示，在高级制程中，因颗粒污染（Particle Contamination） 导致的晶圆缺陷占比可达30%以上。同时，随着制造节点缩小至5纳米、3纳米，对定位精度（Positioning Accuracy） 的要求已从微米级步入纳米级。

传统搬运方式或通用工业机器人已难以满足要求，市场亟需在无尘、平稳、精准三个维度均实现突破的专用解决方案。

02 技术核心，突破洁净室搬运的三大壁垒

上银晶圆机器人并非简单地将通用机器人置于洁净室中，而是从底层设计开始，全面针对半导体工艺的特殊需求进行重构，其核心突破主要体现在三大技术维度。

超洁净设计是首要考量。机器人采用特殊的无尘化结构（Particle-minimized Design） ，所有机械部件在运动时产生的微量磨损颗粒会被内部密闭结构隔绝。传动系统使用专用的真空润滑油脂，并优化气流路径，有效防止颗粒物外泄。

经独立测试，在ISO Class 1（每立方米空气中≥0.1微米的颗粒数少于10个）的极高洁净度环境中持续运行，其产生的颗粒物（AMC）浓度远低于1 ppb（十亿分之一） 的行业严苛标准。

极致平稳与精度是另一大核心。晶圆机器人的手臂采用直接驱动（Direct Drive）技术和高刚性轻量化结构，从根源上消除了齿轮传动带来的背隙与振动。

末端重复定位精度可达±0.01mm，在高速运动下仍能保持极低的振幅。配合先进的实时振动抑制算法，确保晶圆在传输过程中犹如处于绝对静止状态。

智能与可靠性是长期运行的保障。机器人集成了多重传感器系统，可实时监控自身的振动、温度及洁净度状态。其平均无故障时间（MTBF） 普遍超过60，000小时，并通过了在加速老化环境下的长期寿命验证。

03 应用场景，贯穿芯片制造的全流程

上银晶圆机器人的应用贯穿了半导体前道制造（Front-end）的多个关键环节。在光刻（Lithography）区，它负责将晶圆从存储盒（FOUP）精准传送到光刻机台，其纳米级的定位稳定性是保障套刻精度的前提。

在化学机械抛光（CMP） 和薄膜沉积（Thin Film Deposition） 工序后，机器人需要处理表面附着有化学液或脆弱薄膜的晶圆。其平稳、无抖动的运动特性以及耐腐蚀的设计，能有效防止晶圆表面损伤或交叉污染。

在晶圆检测（Wafer Inspection）与测量（Metrology） 环节，高速、高精度的搬运能力直接关系到整条产线的检测吞吐量（Throughput）与数据准确性。

04 未来趋势，智能化与集成化的发展方向

随着半导体工艺的持续演进，晶圆搬运技术也朝着更智能、更集成的方向发展。下一代晶圆机器人将深度融入设备至设备（Equipment-to-Equipment） 的整线自动化物流中。

通过搭载更先进的机器视觉（Machine Vision）和AI算法，机器人不仅能“盲搬”，更能实时识别晶圆的位置、姿态甚至边缘缺口（Notch），进行自适应抓取与纠偏。

此外，与厂务自动化系统（FAB Automation System） 的深度集成将成为标配。机器人能够实时接收制造执行系统（MES）的指令，动态优化搬运路径和节奏，成为智慧晶圆厂（Smart Fab） 中灵活、可靠且高度协同的智能节点。

随着半导体制造向更精密的工艺迈进，晶圆作为所有芯片的基板，其搬运过程的“零污染”与“零损伤”已成为行业刚需。数据显示，采用此类高性能专用搬运机器人，可帮助产线将因搬运导致的晶圆破片率降低至0.001%以下，同时提升整线设备综合效率（OEE）3%-5%。

在全球芯片产能持续扩张与升级的背景下，以技术创新保障制造根基的稳定与高效，其价值远不止于单台设备。这背后是对产业核心环节的深刻理解与持续攻坚。
