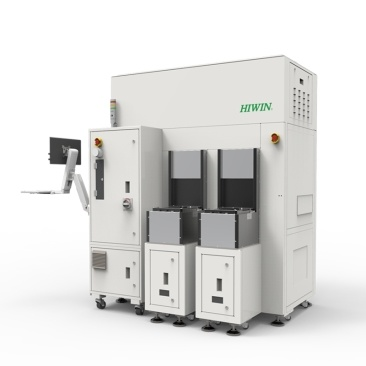

上银晶圆搬运机器人：赋能半导体制造的高精密自动化解决方案

在全球半导体产业持续向更高集成度、更小制程迈进的大背景下，制造环节对生产环境的洁净度、操作的精确度以及设备运行的稳定性提出了前所未有的苛刻要求。传统的人工搬运与低精度自动化方式已成为制约良率与产能提升的瓶颈。在这一领域，专为半导体晶圆处理设计的上银生产机器人，以其卓越的技术性能，正成为高端制造生产线中不可或缺的核心装备。

核心技术解析：精准、洁净、高效

与通用型工业机器人不同，应用于半导体晶圆制造场景的机器人需要攻克一系列独特的技术挑战。上银相关解决方案的深度，体现在对以下几个关键维度的极致追求：

超高精度与重复定位稳定性

晶圆是价值极高的载体，其搬运、对准（Align）和传递（Transfer）过程必须绝对精准。上银机器人集成高刚性手臂设计与自主研发的高精度减速机、伺服系统，实现亚微米级（可达±0.1μm）的重复定位精度。这确保了机器人能在高速运动下，将晶圆精准地放入仅有几毫米间隙的工艺腔室（Process Chamber）或片盒（FOUP）中，避免任何磕碰导致的巨额损失。

卓越的洁净室兼容性

半导体生产线洁净室等级通常要求达到ISO Class 3-5（原Class 1-100）。上银晶圆机器人采用特殊设计：

材料与表面处理：使用低释气、耐腐蚀的不锈钢或铝合金，表面进行特殊镀层处理，最大限度减少微粒脱落。

一体化驱动设计：将电机、驱动器等可能产生微粒和磁场的部件进行密闭封装或外置，防止污染洁净环境。

真空兼容选件：部分型号可适配真空环境，满足如刻蚀、镀膜等必须在真空腔室内进行的工艺需求。

高速平稳的运动控制

产能直接与节拍（Throughput）相关。上银机器人通过先进的运动控制算法，优化了加减速曲线，在保证极高启停精度的同时，将平均搬运周期（Move Cycle）缩短了约15%-25%，显著提升了整条产线的设备综合效率（OEE）。

典型应用场景与数据表现

在半导体前道制程中，上银晶圆搬运机器人主要活跃于以下几个关键环节，其实际数据表现验证了技术的可靠性：

晶圆分片机（Wafer Sorter）：负责在不同片盒间进行晶圆的分类、排序和检查。搭载上银机器人的设备，可实现每小时超过300片晶圆的稳定处理能力，误码率低于0.001%。

光刻机轨道系统（Track System）：在涂胶、显影等工艺前后进行晶圆的快速传输与对准。其平稳性确保了光刻前的对准精度，是保障线宽（CD）均匀性的幕后关键。

计量与检测设备：频繁地将晶圆送至显微镜、膜厚测量仪等检测工位。高精度确保了测量点的绝对准确，为工艺监控提供可信数据。

根据第三方测试与客户反馈数据，在24小时连续运行的苛刻条件下，上银晶圆机器人的平均无故障运行时间（MTBF）普遍超过40,000小时，其长期稳定性有效降低了客户的综合维护成本与停产风险。

面向未来的技术演进

随着第三代半导体材料（如SiC、GaN）的崛起以及芯片3D堆叠封装技术的发展，对机器人的技术要求也在演进。未来的上银晶圆机器人将更加聚焦于：

更大负载与更薄晶圆处理：适应12英寸以上晶圆及厚度低于100μm的超薄晶圆的无损搬运。

更智能的协同作业：通过集成机器视觉与AI算法，实现自主路径规划、微弱缺陷预判及与MES（制造执行系统）的深度联动，向“智慧车间”核心执行单元迈进。

结语

在精密制造业的巅峰领域，每一项技术的微小突破都意义重大。上银晶圆生产机器人，正是以扎实的数据表现和深度的技术积淀，为半导体这一现代工业皇冠上的明珠，提供了坚实可靠的自动化基础。选择它，不仅是选择了一台设备，更是为生产线注入了追求极致精度与可靠性的基因。
