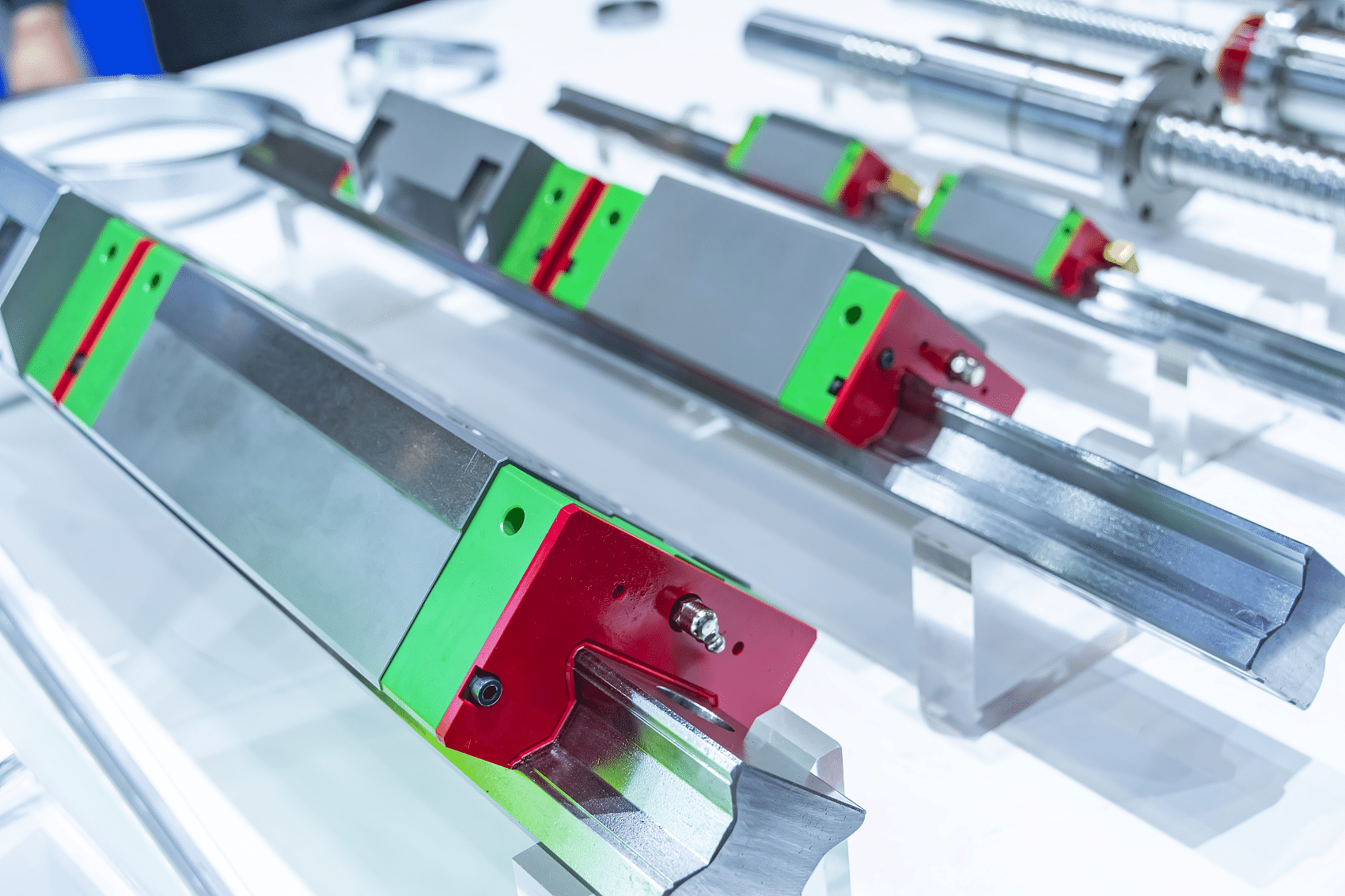

上银导轨滑块规格尺寸详解：选型必备的核心参数指南

发布时间：2025-09-09人气：0

在工业自动化与精密机械制造领域，导轨滑块作为线性运动系统的核心部件，其选型的准确性直接决定了设备的精度、稳定性与使用寿命。上银科技（HIWIN）作为全球领先的传动控制与系统科技品牌，其导轨滑块产品以丰富的规格和稳定的高性能著称。深刻理解其规格尺寸体系，是每一位设备设计与维护工程师的必修课。

本文将深入剖析上银导轨滑块的规格尺寸，为您提供一份详实的选型参考。

一、规格型号的构成与解读

上银导轨滑块的规格型号并非随意编排，而是蕴含了其关键尺寸和特性。一个典型的型号如 EGH15CA，可以拆解为：

系列代号 (EGH)：代表导轨的系列，例如EGH属于高刚性宽幅导轨系列，而HG则属于常见的四列式直线导轨系列。不同系列在结构、承载能力和适用场景上有所不同。

规格尺寸 (15)：这是型号中的核心数字，它直接指明了导轨的滑轨宽度。这里的“15”代表滑轨的宽度是15毫米（mm）。这是区分导轨大小的首要尺寸，常见的尺寸有15, 20, 25, 30, 35, 45, 55, 65（mm）等。

预压等级与精度代号 (CA)：后面的字母代码定义了滑块的预压等级（如C为中预压）和精度等级（如H、P、SP、UP等级别）。精度等级越高，导轨的行走平行度、高度与宽度的尺寸容许误差就越小。

除了型号中直接体现的滑轨宽度，在实际选型中还需关注以下具体尺寸数据（以常见HG系列为例）：

1. 滑轨宽度 (W)：如上文所述，是导轨的标称尺寸，决定了整套线性导轨的基本大小和承载能力基础。例如，HG25的导轨宽度即为25mm。

2. 滑块尺寸 (L x W x H)：这是滑块本体的长、宽、高尺寸。例如，HG25系列的一个标准滑块尺寸可能为 62.5mm x 34.5mm x 40mm（长x宽x高）。这个尺寸直接影响设备的安装空间布局。

3. 安装孔距：

滑块孔距 (P)：指滑块上安装螺钉孔之间的纵向和横向距离。例如，HG25滑块的孔距可能为 40mm x 50mm。

导轨孔距 (E)：指滑轨上安装螺钉孔之间的间距。这是一个非常重要的尺寸，决定了导轨的固定间隔，对于长行程的支撑至关重要。常见孔距有60mm、70mm、80mm等，根据不同规格和长度而变化。

4. 轨道高度 (H) 和滑块高度 (h)：这两个高度尺寸共同决定了安装后整个线性模组的高度。

正确的选型流程应遵循以下步骤：

1. 负荷计算：首先根据应用工况，计算滑块所需承受的额定负荷（包括静负荷与动负荷）。

2. 初步确定规格：根据负荷计算结果，对照上银产品的额定负荷表，初步确定所需的导轨规格（如选择HG30还是HG45）。规格数字越大，承载能力越强。

3. 校验尺寸与空间：核查初步选定型号的滑块尺寸和安装孔距，确保设备的机械结构有足够的空间进行安装和固定。

4. 选择精度与预压：根据设备的定位精度、运行平稳性要求，最终确定精度等级（普通级、高级、精密级、超精密级）和预压等级。高精度设备通常需要选择SP或UP级精度。

结论：

掌握上银导轨滑块的规格尺寸是实现精准选型的第一步。建议在实际项目中，务必参考上银科技官方发布的最新产品型录和尺寸图纸，以上述参数为指南，结合具体的应用需求，才能选出最匹配、最经济高效的导轨滑块产品，为设备的卓越性能奠定坚实基础。
