上银导轨型号尺寸表详解：选型必备的核心数据指南

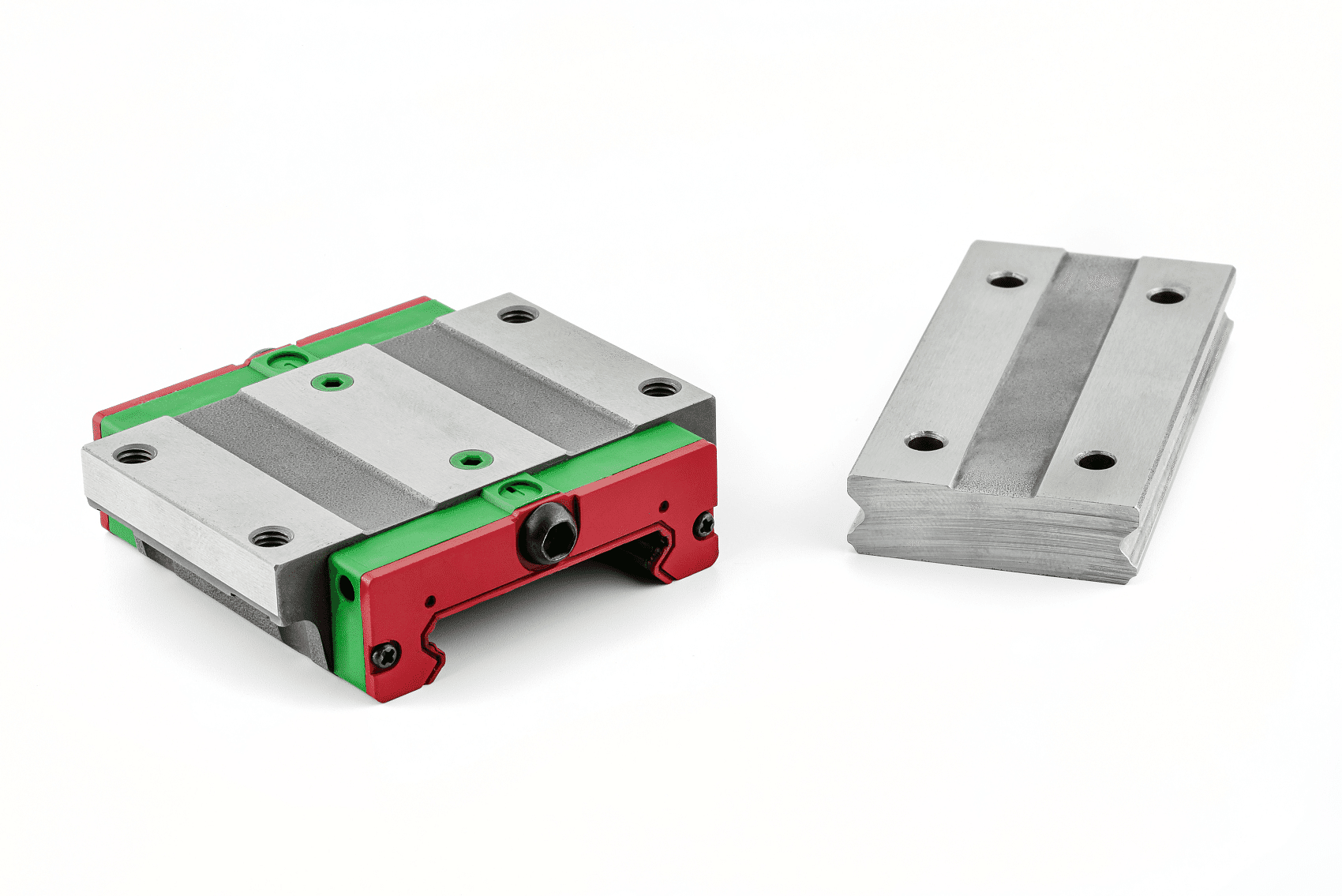

在工业自动化与精密制造领域，正确的线性导轨选型是设备实现高精度、高刚性及长久稳定运行的基础。上银导轨（HIWIN）作为全球知名的品牌，其产品型号繁多，覆盖了从轻载到重载的各种应用场景。一份详尽且易于理解的型号尺寸表，对于工程师和设备制造商而言，具有极高的参考价值。本文将深入解读上银导轨型号的编码规则，并提供关键系列的尺寸数据，助您高效完成选型。

一、理解型号编码规则是读懂尺寸表的关键

上银导轨的型号并非随意编排，而是蕴含了产品系列、规格、精度等级等关键信息。掌握其命名规则，便能从型号中直接获取大部分尺寸信息。

一个典型的上银导轨型号如：EGH15CA。我们可以将其拆解：

*   EG：代表导轨系列（此处为微小型滚珠导轨）。

*   H：代表滑块长度规格（标准型、加长型等，影响负载）。

*   15：代表导轨的轨宽，单位为mm。这是最核心的尺寸之一，直接决定了导轨的尺寸规格和承载能力。

*   C：代表滑块上的孔型（圆形沉孔或螺纹孔等）。

*   A：代表精度等级。上银的精度等级通常以C, P, SP, UP等表示，精度依次升高。

因此，通过型号即可初步判断，EGH15CA是一款轨宽为15mm的标准精度微小型导轨。

二、核心系列型号及关键尺寸数据参考

上银导轨拥有多个产品系列，以下列举两个最常用系列的部分代表性尺寸数据（数据为通用参考，具体以官方最新技术手册为准）：

1.  HG系列（四列式滚珠导轨）：市场应用最广泛的系列之一，具备高刚性、高负载特性。

    *   型号示例：HG15

    *   轨宽 (W)：15 mm

    *   滑块高度 (H)：24 mm

    *   滑块长度 (L)：62 mm (标准型)

    *   额定负载 (Ca)：约 7.8 kN (动态)

    *   型号示例：HG45

    *   轨宽 (W)：45 mm

    *   滑块高度 (H)：60 mm

    *   滑块长度 (L)：110 mm (标准型)

    *   额定负载 (Ca)：约 48.5 kN (动态)

2.  EG系列（微小型滚珠导轨）：适用于空间受限、要求轻巧与精密的场合，如半导体设备、测量仪器。

    *   型号示例：EG6

    *   轨宽 (W)：6 mm

    *   滑块高度 (H)：12.5 mm

    *   滑块长度 (L)：30 mm

    *   额定负载 (Ca)：约 1.12 kN (动态)

    *   型号示例：EG12

    *   轨宽 (W)：12 mm

    *   滑块高度 (H)：19 mm

    *   滑块长度 (L)：38 mm

    *   额定负载 (Ca)：约 2.73 kN (动态)

三、超越尺寸表：选型时还需考虑的因素

仅凭尺寸表选型是不够的。在实际应用中，还需综合考量：

*   精度等级：C级（普通）、P级（精密）、SP级（超精密）、UP级（超高精密）的选择取决于设备的定位精度要求。

*   预压等级：预压的大小影响了导轨的刚性和运行平稳性，需根据负载和振动情况选择。

*   密封设计：良好的端密封和刮油刷能有效防止粉尘侵入，延长使用寿命，在恶劣环境中尤为重要。

结论

一份全面的上银导轨型号尺寸表是设备设计初期不可或缺的工具。然而，成功的选型始于对型号编码的正确解读，并最终落脚于对精度、预压、密封等性能参数的深度匹配。建议在最终确定型号前，务必查阅上银科技官方发布的最新版技术手册或咨询授权技术人员，以获取最准确、最可靠的数据支持，确保您的项目获得最佳性能表现。
