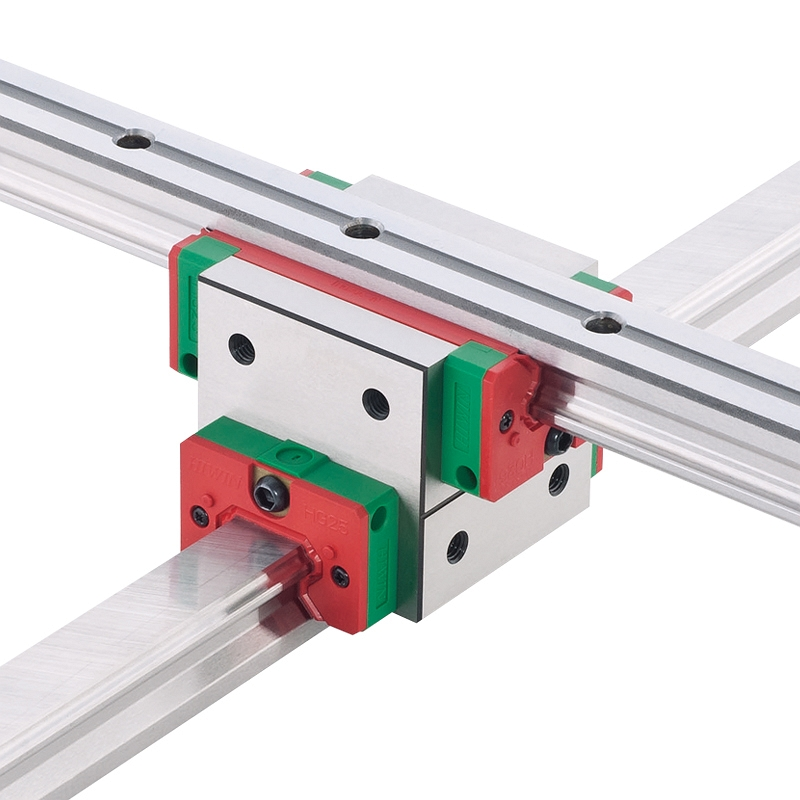

上银滑块导轨选型手册：高效精准匹配工业自动化需求

在工业自动化设备中，直线导轨作为核心传动部件，其选型的准确性直接影响到设备的精度、寿命及稳定性。上银滑块导轨（HIWIN线性导轨）凭借高刚性、低摩擦系数和长使用寿命等特点，成为众多高端制造领域的首选。本手册将深入解析选型关键参数，结合实际数据与应用场景，帮助用户高效完成适配选择。

一、核心选型参数解析

负载能力与刚性

上银导轨的额定负载分为基本静额定负载（C0）和基本动额定负载（C），需根据设备实际受力情况计算。例如，HIWIN HGR系列导轨的C0值可达最高，而轻载场景可选择EG系列。建议结合安全系数（通常取1.2~2.0）匹配负载，避免过载导致精度丧失。

精度等级选择

上银导轨精度分为普通级（N）、高级（H）、精密级（P）及超精密级（SP）。以HGR为例，P级导轨的行走平行度误差≤0.02mm/1000mm，SP级则控制在0.01mm以内。高精度加工设备（如CNC机床）需优先选用P级及以上。

速度与加速度适配

直线导轨的容许速度与加速度取决于滑块类型和润滑方式。HIWIN导轨在油润滑条件下最高速度可达，而脂润滑适用中低速场景（≤5m/s）。高频往复运动设备需关注加速度对刚性的影响。

环境适应性

多尘环境需选用密封端盖+刮油片的防尘设计（如HIWIN的SR/SZ密封型号），腐蚀性环境可指定不锈钢材质（如SNS系列）。实测数据显示，加强防尘后导轨寿命提升30%以上。

二、选型流程与数据支撑

计算负载力矩

通过设备结构分析轴向力（Fa）、径向力（Fr）及力矩（M），结合公式：

（L、H为力臂长度），匹配导轨的容许力矩值。

寿命评估

采用额定寿命公式：

其中P为等效负载，C为额定动负载。实测数据显示，负载降低20%，寿命延长近。

润滑与维护周期

脂润滑周期通常为，油润滑需根据使用频率调整。HIWIN导轨在-30℃~120℃范围内保持稳定性，高温环境需选用高温油脂（如Krytox系列）。

三、应用场景案例

机床行业：选用HGR高刚性系列，P级精度，配合预压设计，定位精度可达±0.005mm。

电子设备：EG系列轻量化导轨，低噪音设计，适合高速取放料场景。

医疗设备：不锈钢材质+SRS密封，通过IP54防护认证，寿命提升。

结语

上银滑块导轨的选型需综合负载、精度、环境等多维参数，结合实测数据与动态计算，才能实现设备性能最优化。建议通过官方选型软件（如HIWIN选型工具）验证参数，或联系技术支持获取定制化方案。
