上银丝杆导轨选型手册：精准匹配工业自动化需求

在工业自动化设备设计中，丝杆与导轨的选型直接影响设备的精度、刚性及使用寿命。科学选型不仅能提升设备性能，还可降低维护成本与能耗。本文基于工程实践与实测数据，系统梳理上银丝杆导轨的选型逻辑与关键参数，为设备工程师提供实用参考。

一、选型核心参数解析

1. 负载与刚性匹配

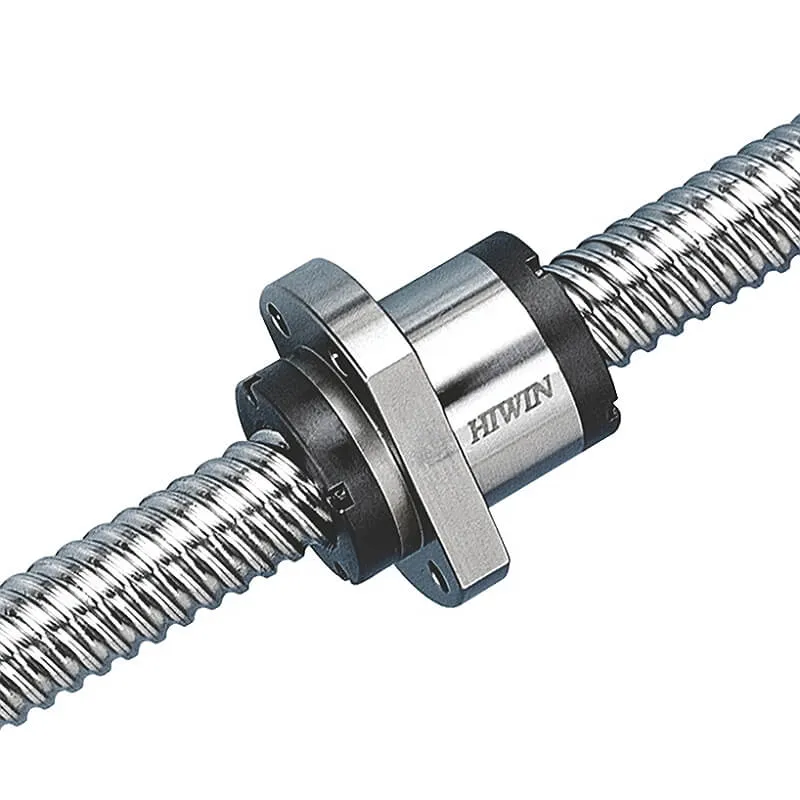

丝杆导轨需根据负载类型（径向、轴向或力矩负载）及大小进行选择。以HIWIN 15mm直径丝杆为例，其额定动载荷可达12.5kN，静载荷为28.3kN。若设备负载为连续轴向运动（如激光切割机），需确保工作负载不超过额定动载荷的70%，以避免过早疲劳。

2. 精度等级与重复定位

上银丝杆分为C0-C10共7个精度等级，其中C0级误差仅±0.003mm/300mm。高精度设备（如半导体封装机）建议选用C3以上级别，搭配预压等级P2以上的导轨（如HGW型），重复定位精度可达±0.001mm。

3. 速度与加速度适配

丝杆的临界转速与导程相关。例如，导程10mm的丝杆最高转速建议不超过3000rpm，若需高速运动（如贴片机），应选择导程大于20mm的型号，并搭配低噪音导轨滑块（如EG系列），加速度可达10m/s²。

二、环境适应性设计

防腐需求：在潮湿或化学环境中（如电镀设备），需选用不锈钢材质（SUS440C）或表面镀镍的丝杆导轨，寿命可提升至常规环境的1.8倍。

温度补偿：高温环境（＞80℃）需考虑热膨胀系数。HIWIN丝杆的热伸长率约为11.6×10⁻⁶/℃，可通过预拉紧或光学补偿算法抵消误差。

三、寿命计算与验证

丝杆额定寿命公式：

其中，C为额定动载荷，P为等效负载。实测数据显示，在负载为额定值50%时，寿命可延长至理论值的8倍以上。建议选型时保留20%冗余量。

四、集成化选型趋势

现代设备倾向将丝杆导轨与驱动电机一体化设计（如模组化直线电机）。上银的Mega系列模组整合了伺服电机与高刚性导轨，最大速度达5m/s，定位精度全行程±0.01mm，减少安装误差并缩短调试时间30%以上。

结语

选型不仅是参数匹配，更需结合动态工况与长期可靠性。通过量化负载、精度及环境数据，可最大化发挥上银丝杆导轨的性能优势，为设备提供持久稳定的直线运动支持。
