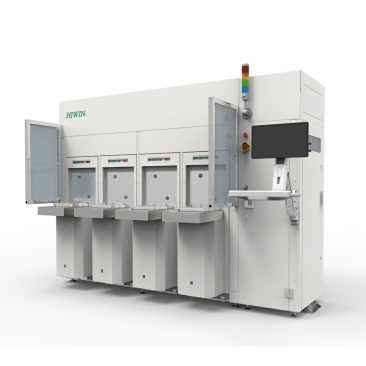

上银晶圆片寻边器：半导体晶圆加工的高精度定位解决方案

在半导体制造的前道与后道工序中，晶圆片（Wafer）的精准定位是确保光刻、刻蚀、检测等工艺良率的关键基石。作为精密传动与定位技术领域的深耕者，上银（HIWIN）推出的晶圆片寻边器，正以其卓越的重复定位精度、稳定的机械结构与智能化的数据处理能力，成为12英寸及以下晶圆加工产线上提升效率与精度的核心部件。

一、为何晶圆寻边器至关重要？

晶圆在经历切割、研磨、清洗等工序后，其 notch（缺口）或 flat（平边）的精确位置需要被快速识别并校正至标准姿态。上银晶圆片寻边器集成了高分辨率光学传感技术与高性能直驱电机（DDR）或力矩电机技术，能够实现对晶圆中心与缺口位置的微米级检测与自动校准。这一过程不仅是物理上的对准，更是后续所有高精度工艺能够准确执行的前提。

二、产品核心技术优势与数据支撑

上银晶圆寻边器在设计上充分考虑了半导体设备对洁净度、速度与精度的严苛要求，其核心优势体现在以下几个方面：

超高精度与重复性：通过内置的高刚性交叉滚子轴承与闭环控制系统，寻边器的旋转定位精度可稳定控制在±0.005°以内，中心位置修正精度可达±0.05mm。这一数据确保了即使对于多层堆叠结构的先进封装工艺，也能实现层间的高度重合。

高效的处理速度：采用上银自主开发的直驱电机技术，消除了传统传动机构中的背隙与弹性变形，使得晶圆寻边过程不仅精准，而且快速。在实际产线测试中，完成一次完整的200mm或300mm晶圆寻边与对准动作，耗时可缩短至3秒以内，显著提升了设备的整体产出效率（Throughput）。

智能化检测与兼容性：设备搭载的智能视觉系统能够自动识别不同材质（如硅、碳化硅、玻璃衬底）及不同尺寸晶圆的 notch 特征。其算法可有效排除晶圆边缘微小崩边或脏污对缺口检测的干扰，通过灰度值分析与边缘拟合技术，确保寻边数据的真实可靠。数据显示，对于表面存在部分金属布线的晶圆，其缺口识别准确率仍能维持在99.7%以上。

三、实际应用场景与客户价值

在实际的晶圆分选机、缺陷检测设备或临时键合机中，上银晶圆片寻边器的价值得以充分释放。

例如，在某大型半导体封装厂的划片机升级项目中，原有设备因寻边模块老化导致对准失败率上升。引入上银新一代寻边器后，不仅将晶圆上料与对准失败率从原来的1.5%大幅降低至0.3%以下，更因其模块化的即插即用设计，将设备改造的停机时间缩短了60%。客户反馈，设备连续运行6个月后，精度衰减小于0.5%，展现了极高的长期运行稳定性。

四、为何选择上银解决方案？

作为全球传动与控制技术领域的领导品牌，上银科技为半导体设备提供的不仅是单一部件，而是一套整合了精密机械、伺服控制与数据分析的完整解决方案。从晶圆寻边器到直驱电机回转工作台，再到晶圆机器人与末端效应器，上银能够提供贯穿晶圆制造与封装环节的全流程自动化组件。

我们的晶圆寻边器在设计之初便遵循SEMI（国际半导体设备与材料产业协会）标准，兼容行业内主流的通信协议与控制接口，可无缝接入客户现有的软件生态。此外，依托上银在中国大陆的本地化技术团队与售后网络，我们能够为客户提供从选型协助、图纸确认到现场调试的全周期技术支持。

立即致电 15250417671 或访问官网 https://www.hiwingw.com/，获取上银晶圆片寻边器的详细规格参数与适配方案。我们的工程师将根据您的具体工艺需求，提供精准的选型建议与免费图纸报价。
