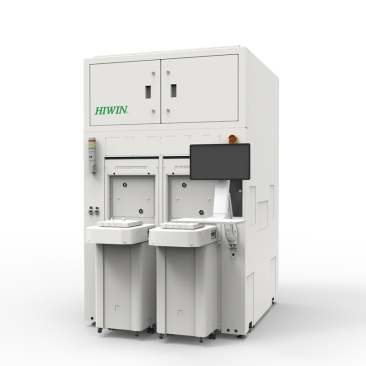

晶圆寻边器选型指南：提升半导体晶圆加工精度与效率的关键

在半导体制造工艺中，晶圆边缘的处理精度直接影响到最终芯片的良率与性能。作为连接前后道工序的关键设备，晶圆寻边器（Wafer Edge Finder）负责对晶圆进行精确的定位、缺口（Notch）或平边（Flat）的识别与对准，为后续的光刻、薄膜沉积、刻蚀等核心工艺奠定基础。本文将深入解析上银（HIWIN）晶圆寻边器的技术特点、核心数据与应用优势，为设备工程师与采购人员提供深度参考。

一、 晶圆寻边技术的重要性与核心挑战

随着半导体技术节点向3nm甚至更先进工艺迈进，晶圆尺寸（主流12英寸，即300mm）保持不变，但对边缘处理的精度要求却呈指数级上升。任何微小的定位偏差或边缘颗粒污染，都可能导致整片晶圆上的数百颗芯片报废。因此，现代晶圆寻边器需应对以下核心挑战：

超精密对位：寻边与缺口检测的重复定位精度需达到亚微米级（<0.5μm），以满足高精度光刻机对准系统的要求。

高效率产出：在保持高精度的同时，单晶圆处理时间（Tact Time）需不断缩短，以提升设备综合效率（OEE）。

洁净度控制：设备本身必须为超洁净设计，运动过程中产生的微尘粒子（Particle）需控制在极低水平（如<10nm粒径颗粒），防止污染晶圆。

兼容性与自动化：需兼容不同尺寸（如200mm/300mm）和材质（硅、碳化硅等）的晶圆，并能无缝集成于SEMI标准通讯协议（如SECS/GEM）的自动化物料搬运系统（AMHS）中。

二、 上银晶圆寻边器的核心技术优势

上银作为精密机械元件与系统方案的核心供应商，其晶圆寻边器产品充分体现了其在精密传动与控制领域的深厚积累。以典型的上银晶圆寻边系统为例，其技术方案通常包含以下核心部分：

精密旋转主轴单元

采用高刚性、低振动的气浮或高精度交叉滚子轴承主轴。例如，针对300mm晶圆，主轴旋转的径向与轴向跳动（Runout）可控制在0.5μm以内。搭配上银直驱电机（Torque Motor）直接驱动，消除了传统传动机构（如皮带、齿轮）带来的反向间隙和振动，实现了低速平稳性与高速响应性的完美结合。数据表明，其转速稳定性可达99.9%以上，确保寻边过程中晶圆旋转的绝对均匀。

高精度边缘检测传感器系统

整合了高性能激光位移传感器或机器视觉系统。上银系统能实现：

缺口/平边检测精度：角度定位误差可控制在±0.01°以内。

晶圆偏心修正：通过算法计算出晶圆几何中心与旋转中心的偏差，并自动进行精密对中（Centering），对中精度可达±2μm。

边缘轮廓检测：同步检测晶圆边缘的崩边、裂纹等微观缺陷，为良率管理提供实时数据。

智能化控制与软件算法

控制核心采用上银自主研发的驱动器与控制器，内置优化的寻边路径算法。这不仅大幅缩短了寻边周期——从晶圆上料、旋转扫描、缺口定位到对中完成，整个流程耗时通常可控制在5秒以内（不含上下料时间）——还能自动适配不同厚度（如525μm至775μm）和翘曲度的晶圆，保证了工艺的柔性。

超洁净与安全设计

上银在晶圆寻边器的设计中，严格遵循SEMI S2/S8等半导体设备安全与环境标准。主要部件采用耐腐蚀材料，关键运动区域配置了高效真空吸附与微环境气流控制，有效杜绝颗粒产生与积聚。机械手与寻边台的交互区域设计有多重互锁和防撞机制，确保价值高昂的晶圆绝对安全。

三、 实际应用价值与选型建议

在实际应用中，采用高性能晶圆寻边器能直接带来可量化的效益：

提升良率：精准的缺口定位是光刻机精确套刻的前提。数据统计，寻边精度提升10%，可降低因套刻误差导致的返工率约3-5%。

减少设备宕机：稳定的晶圆对中减少了传输过程中卡片的概率，提升了产线运行的连续性。

延长设备寿命：高品质的直驱方案和轴承系统，减少了机械磨损，降低了长期维护成本。

选型时，工程师应重点关注以下参数：

兼容晶圆尺寸：明确是200mm、300mm或需要兼容多种尺寸。

核心精度指标：对比对中精度、缺口检测角度误差、主轴跳动等关键数据。

处理效率：确认设备的Tact Time是否能满足整条产线的节拍要求。

通讯协议：确保其控制接口与工厂上层MES系统兼容。

结语

在追求极致集成与性能的半导体制造中，晶圆寻边器虽小，却扮演着“基石”般的角色。上银凭借其在精密机械与运动控制领域的系统性技术，提供的晶圆寻边器不仅是一台单机设备，更是保障晶圆在全自动流片过程中“路径精准、姿态正确”的关键一环。通过持续的技术创新与数据验证，为上银的合作伙伴在激烈的半导体市场竞争中，提供了可靠、高效的底层支撑。
