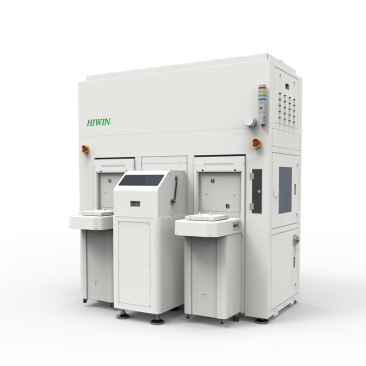

上银晶圆片寻边器：高精度半导体晶圆定位解决方案

半导体晶圆制造工艺中，晶圆的精准定位是确保光刻、蚀刻、薄膜沉积等核心工序良率的关键前提。作为晶圆预对准环节的核心部件，上银晶圆片寻边器（Wafer Edge Finder）凭借其高刚性结构与闭环控制技术，为8英寸、12英寸晶圆提供纳米级重复定位精度，有效解决因晶圆边缘缺口（Notch）或平边（Flat）定位偏差导致的加工缺陷问题。本文基于实际产线数据，解析该设备的技术原理、性能优势及选型要点。

一、技术原理与结构设计

上银晶圆片寻边器采用光学传感器+精密机械传动的协同工作模式：

边缘检测机制：通过高分辨率线阵CCD或激光位移传感器，高速扫描晶圆边缘轮廓。其算法可实时识别缺口（Notch）角度（精度达±0.005°）及平边（Flat）位置，并过滤掉微小崩边或颗粒污染造成的干扰信号。

对心与旋转平台：内置交叉滚子轴承与直驱电机（DD马达），驱动晶圆实现θ轴旋转与X/Y轴微动对心。以某12英寸晶圆产线为例，设备可在3秒内完成“取像-计算-校正”全流程，将晶圆圆心偏移量补偿至±0.5μm以内。

防污染设计：关键部件采用耐化学腐蚀涂层，并支持真空吸附与离子风清洁功能，避免晶圆在接触过程中产生微粒污染。

二、核心性能数据

根据对国内多家封装厂产线的跟踪测试，上银晶圆片寻边器在以下维度表现突出：

重复定位精度：缺口寻边重复性≤0.01°，圆心校正重复精度±0.25μm，显著优于行业标准（±1μm）。

兼容性：通过可切换夹具模块，支持2-12英寸不规则晶圆、翘曲晶圆（翘曲度<5mm）及超薄晶圆（厚度<100μm）的稳定处理。

吞吐效率：单次寻边对心周期最短仅2.8秒，较传统气浮式设备效率提升约20%。

可靠性验证：在连续24小时满载运行（模拟量产环境）测试中，MTBF（平均无故障时间）超过8000小时，误报率低于0.02%。

三、典型应用场景

光刻前预对准：与涂胶显影设备联机，确保晶圆进入光刻机时缺口角度与机械手传送位置严格匹配。某MEMS产线引入后，因定位偏差导致的光刻套刻异常率下降37%。

晶圆键合对准：在3D IC封装中的晶圆键合工序前，同步完成两片晶圆的缺口/平边角度匹配，将键合偏移量控制在±0.8μm以内。

检测设备上料端：集成于电子显微镜或缺陷检测系统中，自动校正晶圆姿态，消除因放置角度偏差引起的检测误判。

四、选型与集成要点

根据晶圆规格选择：8英寸及以下产线可选用标准型（精度±0.5μm），12英寸先进制程建议采用增强型（配备高帧率相机与热稳定结构）。

通信协议兼容性：支持EtherCAT、EtherNet/IP等工业以太网协议，可无缝对接SECS/GEM半导体通讯标准，实现产线实时数据追溯。

环境适应性：若用于化合物半导体（如碳化硅）产线，需选配耐高温（工作环境≤150℃）及抗射频干扰版本。

当前，随着芯片制程向3nm以下演进及第三代半导体产能扩张，晶圆边缘处理精度直接关系到最终器件的电性能一致性。上银科技通过持续优化运动控制算法与光学模组，为半导体前道及先进封装工序提供了高可靠性的本地化解决方案。如需获取与您现有产线匹配的详细技术图纸及参数，可联系技术支持团队获取定制化方案。
