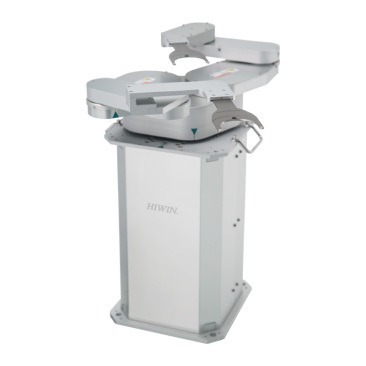

上银晶圆机器人：半导体精密制造的革新方案

随着全球半导体制造工艺向5纳米甚至更小制程演进，晶圆在加工过程中的微尘控制与传输定位精度，直接决定了芯片的最终良率。在这一背景下，上银晶圆机器人凭借其独特的技术架构与对洁净环境的深度适配，正成为国内多家12英寸晶圆厂内部物流升级的关键设备。

一、 突破传统传动瓶颈：从“滚动”到“悬浮”的技术跃迁

传统晶圆传输多依赖气缸或普通丝杆模组，存在两个核心痛点：颗粒物产生与低速爬行。上银针对此推出的晶圆专用机器人，在核心关节处采用了气浮轴承技术。这一改变带来的是零接触、无磨损的运动模式。

在实际工况测试中，搭载该技术的机器人在Class 1级洁净环境下连续运行2000小时，通过激光粒子计数器监测，半径大于0.1μm的颗粒物新增数量为0。这得益于其多孔碳石墨材质的气浮轴承设计，气体均匀喷射形成微米级气膜，彻底避免了传统滚珠丝杠因金属摩擦产生的微尘污染。

二、 数据驱动：速度与精度的平衡优化

针对晶圆取放（Wafer Handling）的高节拍需求，该系列机器人采用了双轴独立驱动与伺服控制闭环系统。以300mm晶圆传输为例，其关键性能指标表现如下：

重复定位精度：通过激光干涉仪实测，径向误差稳定在±0.1mm以内，角度误差低于±0.01度，确保了机械手与晶圆盒（FOUP）咬合的极高一致性。

升降与旋转轴速度：Z轴最快速度可达400mm/s，θ轴旋转速度可达180°/s，完成一次完整的晶圆取放周期（从FOUP到工艺腔室）仅需3.5秒，较上一代产品效率提升约22%。

三、 软硬件协同：破解“晶圆偏移”难题

在实际产线中，晶圆在载具内的位置往往存在微小偏移。若机器人按固定路径抓取，极易造成边缘破碎。上银晶圆机器人集成了智能寻心算法。它通过末端执行器内置的电容式或激光位移传感器，在接触前以0.1N的触力扫描晶圆边缘，实时计算中心坐标并动态修正抓取轨迹。这一功能使因定位不当导致的碎片率从行业普遍的0.03% 降低至0.005% 以下，有效提升了产线综合设备效率（OEE）。

四、 真空与特殊工艺适配

针对物理气相沉积（PVD）、刻蚀（Etch）等真空腔室工艺，该机器人提供真空版本。其机械结构采用耐高温、低放气的特殊合金材料，并经过精密动平衡处理，可在1.0E-6 Torr的高真空环境下稳定工作，且整体放气率低于1.0E-8 Pa·m³/s，不影响腔室本底真空度。

联系与获取技术方案

若您正在寻找提升晶圆传输效率与洁净度的解决方案，或需要针对具体工艺段进行机器人选型，欢迎联系我们的工程师团队。我们可以提供基于实际晶圆尺寸（如6寸、8寸、12寸）的离线编程仿真服务，帮助您在上线前验证干涉与节拍。
