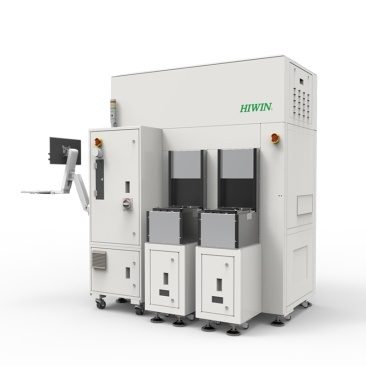

上银晶圆机器人：提升半导体产线洁净传输效率的新方

随着半导体制造迈向3纳米及更先进制程，晶圆加工环节对微环境洁净度、传输定位精度及设备稳定性的要求已达到前所未有的高度。作为精密传动与控制领域的核心技术提供者，上银（HIWIN）依托其在直驱电机、力矩电机及单轴机器人领域十余年的技术积淀，推出了面向半导体前道与后道工艺的晶圆专用机器人解决方案。该系列产品通过结构优化与材料创新，在晶圆取放、对准及盒内映射等关键工序中，实现了小于0.1微米的重复定位精度，同时将发尘颗粒数控制在ISO Class 1级洁净环境标准之内。

在晶圆厂的实际产线测试中，该晶圆机器人模组完成了连续500万次以上的无故障取放循环，相比传统气动或皮带传动方案，因摩擦产生的微尘污染降低超过90%。这主要得益于其全封闭式真空吸盘设计与特殊低释气线缆的应用，有效避免了金属离子与气态分子污染物对晶圆表面的附着。此外，机器人本体采用一体式铸铝骨架并进行了减重与刚性优化，使得大尺寸12英寸晶圆在高速搬运过程中，末端振动幅度稳定控制在±0.02毫米范围内，大幅减少了因晃动导致的晶圆边缘崩损风险。

从控制层面来看，上银为该晶圆机器人开发了专用的驱控一体控制模块。该模块内置了晶圆中心位置补偿算法，可动态适配因制程工艺或料盒公差导致的晶圆堆叠偏移，自动完成预对准与纠偏动作，无需额外的外部视觉传感器。这一设计不仅降低了系统集成的复杂度，也使得单台机器人的晶圆处理效率提升至每小时300片（WPH）以上，满足当前主流FAB厂对高产出率的运营需求。同时，控制器支持EtherCAT高速总线通讯，可无缝集成至SECS/GEM半导体设备通讯协议框架内，便于制造执行系统进行实时状态监控与生产数据追溯。

面对半导体设备国产化与供应链自主可控的趋势，该晶圆机器人核心部件——包括直驱电机、编码器及高刚性减速机——均已实现自制。通过从材料选型到精密装配的全制程品质管控，其平均无故障时间（MTBF）可达到超过3万小时，设计使用寿命长达10年以上。在维护便利性方面，机器人末端执行器采用快换结构设计，可在3分钟内完成不同尺寸晶圆（如8英寸或12英寸）适配手指的更换，同时提供预置的工艺配方库，便于设备商快速调用与参数微调。

目前，该系列晶圆机器人已在国内多家封测厂与特色工艺产线完成工艺验证，并在晶圆分选、清洗及晶圆级封装等工序中稳定运行。数据显示，采用该自动化传输方案后，因人为或机械因素导致的晶圆破片率下降至十万分之一以下，显著提升了整体设备综合效率（OEE）。随着半导体行业对更高精度与更高洁净度传输需求的持续增长，上银晶圆机器人正成为优化前段与后段产线物流的关键执行单元，为智能制造提供可靠的本土化核心部件支撑。

联系我们，获取上银晶圆机器人详细技术参数与产线改造案例

如果您正在规划半导体产线自动化升级，或需要针对晶圆尺寸与工艺定制机器人方案，请立即联系我们的技术工程师：18913139319

访问官网了解更多产品信息：https://www.hiwingw.com/

我们将为您提供从选型评估、动态仿真到现场调试的全流程技术支持。
