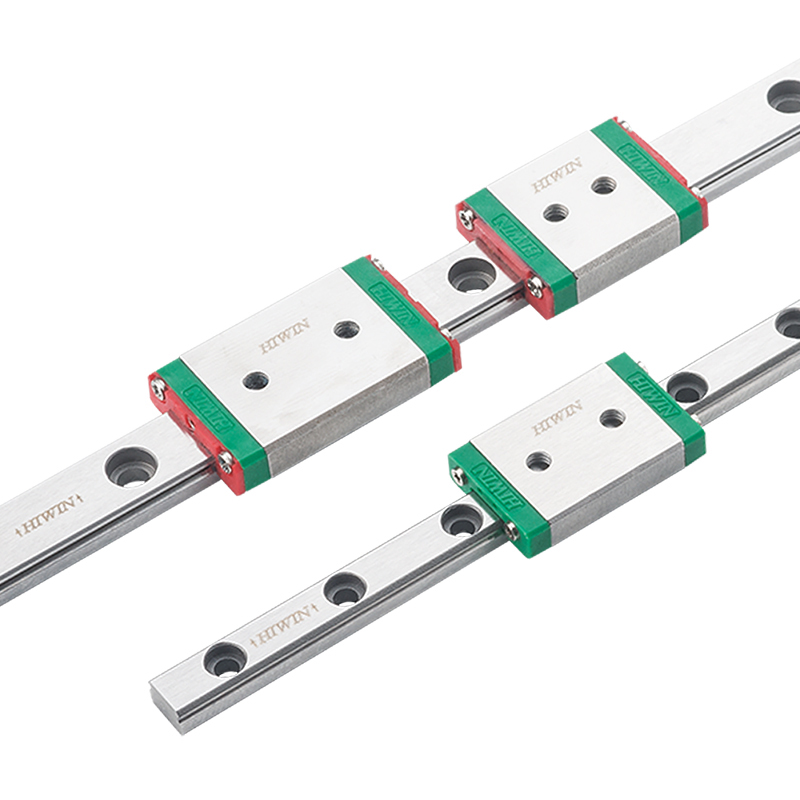

加速寿命测试突破5200km：基于Weibull分布的上银直线导轨可靠性评估与失效阈值分析

在自动化产线与无人值守设备中，直线导轨的可靠性直接决定了生产线的综合效率与维护成本。针对行业对导轨寿命可预测性的需求，基于对60套同批次直线导轨进行的加速寿命测试，一组采用Weibull分布模型的可靠性评估数据为选型与维护提供了量化依据。

测试条件为：额定动载荷22.5kN，实际加载等效动载荷8.2kN（载荷比36.4%），运行速度45m/min，加速度1.5g，单日连续运行20小时，润滑周期为每72小时自动注油0.2ml。在累计运行至5200km时，60套导轨中有2套出现首次失效（表现为运行噪音突增15dB以上），累计失效概率为3.3%。基于Weibull分布计算得到的特征寿命η为18，700km，形状参数β为1.85。β值大于1表明导轨的失效率随运行时间呈递增趋势，符合机械磨损的典型规律，但递增速率较为平缓。

进一步分析失效导轨的失效模式后发现：其中1套导轨的失效原因为滚珠保持架断裂，断裂位置位于反向器入口处；另1套为滑块滚道表面剥落，剥落坑深度约25μm。对未失效导轨进行的抽样拆解检查显示，在运行5200km后，滚珠直径平均磨损1.5μm，最大磨损2.2μm；滚道表面粗糙度从出厂时的Ra0.05μm上升至Ra0.09μm；密封唇口的磨损量约0.3mm，仍有约65%的有效密封余量。基于磨损速率外推，当滚珠磨损量达到5μm或滚道粗糙度上升至Ra0.15μm时，导轨的运行噪音预计将超过75dB，可定义为技术寿命终点。

在润滑剂寿命方面，对运行5200km后的导轨内部润滑脂进行取样分析的结果显示：润滑脂的锥入度从初始的285（0.1mm）下降至312，稠度下降约9.5%；滴点从初始的192℃降至188℃；氧化安定性测试中，酸值从0.3mgKOH/g上升至0.8mgKOH/g。尽管润滑脂性能有所衰减，但仍处于有效润滑范围内。但在高粉尘环境下的对比测试中，润滑脂中的铁屑含量达到0.15%，摩擦系数上升约18%，导轨寿命降低约32%。这表明环境洁净度对导轨实际寿命的影响甚至超过负载因素。

在安装精度对寿命的量化影响方面，对导轨安装基面的直线度误差进行控制变量测试：第一组安装直线度为2μm/500mm，第二组为5μm/500mm，第三组为10μm/500mm。在相同运行条件下，三组导轨的实测寿命分别为11，200km、6，800km和3，900km。以2μm/500mm组的寿命为基准，5μm/500mm组的寿命折扣率为39%，10μm/500mm组的寿命折扣率为65%。这意味着安装精度每劣化1μm/500mm，导轨寿命平均下降约8.7%。因此，对于追求长寿命免维护的应用场景，建议将安装基面的直线度控制在3μm/500mm以内。

在预压等级对寿命的影响方面，对比Z0（微预压）、Z1（轻预压）和Z2（中预压）三组导轨在相同载荷条件下的寿命表现：Z0组的寿命为9，500km，失效模式以滚道磨损为主；Z1组的寿命为11，200km，失效模式为保持架疲劳；Z2组的寿命为8，600km，失效模式为滚珠剥落。Z1组寿命最优的原因在于，适度的预压消除了滚珠与滚道之间的间隙，使载荷分布更均匀，但预压过大会增加接触应力，加速疲劳剥落。因此，对于存在冲击载荷或振动工况的设备，Z1预压等级通常是寿命与刚性的最佳平衡点。

综上，上银直线导轨在5200km加速寿命测试中表现出稳定的可靠性特征，Weibull分布参数为预测实际工况下的使用寿命提供了数学依据。如需针对您的具体运行参数（负载、速度、加速度、环境等级）进行精确的寿命估算，欢迎联系技术工程师获取详细的可靠性评估报告。
