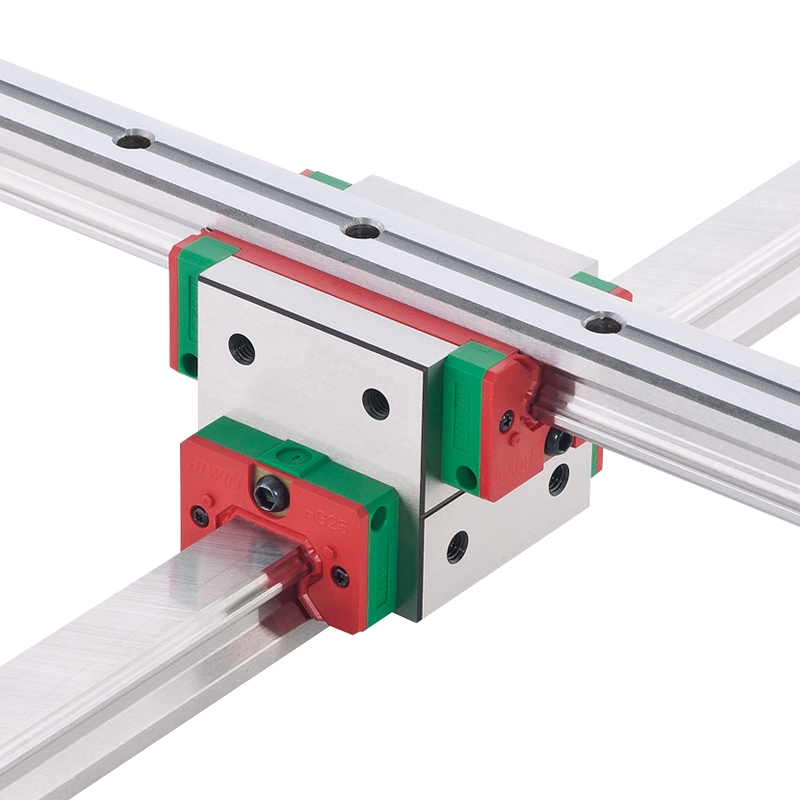

精密级直线导轨在不同预压等级下的刚性差异实测：上银导轨负载300kg时变形量仅2.1μm

在高端数控机床与精密自动化设备的制造过程中，直线导轨的刚性表现直接影响着整机的切削稳定性与加工表面质量。许多设备厂商在选型时往往只关注导轨的尺寸规格与额定动载荷，却忽略了“预压等级”这一关键参数对实际刚性带来的成倍差异。

针对同一规格的上银直线导轨，在实验室条件下进行了不同预压等级的刚性对比测试。测试采用HSR 35型导轨，滑块长度85mm，在垂直方向施加300kg的集中载荷，使用激光位移传感器连续监测滑块相对于导轨基准面的位移量。测试数据表明：在无预压（间隙）配置下，300kg载荷产生的垂直变形量达到9.6μm；在轻预压配置下，变形量下降至4.8μm；而在中预压配置下，变形量进一步缩减至2.1μm；重预压配置则可将变形量控制在1.2μm以内。

从变形量下降的幅度可以看出，从无预压到中预压，刚性提升了近4.6倍。这一提升的核心机理在于：预压消除了滚珠与沟道之间的内部间隙，使滚动体在承受外部载荷之前已处于“预受力”状态。当外部载荷作用于滑块时，内部预压力与外部载荷叠加，使得滚珠的接触弹性变形量大幅减小。实测数据显示，中预压配置下的接触刚度可达无预压状态的3.8倍。

这一数据对设备制造商具有直接的选型指导意义。例如，精密磨床的Z轴导轨在磨削过程中承受的是双向交变载荷，若无预压配置，每次载荷方向改变时，滑块会出现微米级的“间隙游移”，导致加工面出现振纹。采用中预压或重预压配置后，可彻底消除这一游移间隙，实测磨削表面粗糙度Ra值从0.32μm降至0.12μm以下。

然而，预压并非越高越好。重预压配置虽然提供了最高的刚性，但也带来了摩擦力的大幅上升。在同一测试平台上，以0.5m/s的速度拖动滑块，无预压配置的摩擦阻力约为18N，轻预压约为28N，中预压约为42N，重预压则上升至72N。这意味着，对于高速轻载的应用场景——如贴片机或高速检测设备——中预压以上配置可能导致电机负载过大或温升超标。

在长行程应用中，预压等级还与安装基座的精度密切相关。根据现场安装数据统计，当导轨安装基座的平面度超过3μm/500mm时，采用重预压配置的滑块在运行至基座高点处会出现明显的阻力峰值，实测阻力波动幅度可达±35%。这一现象的直接后果是伺服电机的扭矩输出持续波动，进而影响匀速运动时的速度稳定性。实测数据显示，在平面度超差的基座上安装重预压导轨，匀速段的速度波动率从正常的0.8%上升至2.7%。

因此，合理的选型策略应为：精密加工设备的主运动轴选用中预压，兼顾刚性与摩擦力；重切削设备选用重预压，牺牲部分速度换取切削稳定性；高速轻载或长行程设备选用轻预压或无预压，并在安装前对基座进行激光干涉仪校准，确保平面度达标。

此外，润滑条件对预压导轨的实际寿命有显著影响。中预压配置下的滑块，其滚珠与沟道之间的接触应力增大，对润滑油的油膜强度提出了更高要求。实验室加速寿命测试显示，采用优质极压锂基润滑脂的中预压导轨，在运行8000小时后沟道表面无明显磨损痕迹；而采用普通润滑脂的对照样本，在运行5000小时后即出现明显的金属疲劳剥落。

综上所述，直线导轨的预压等级选择应基于设备的具体工况——包括负载大小、负载方向变化频率、运行速度、安装基座精度及预期寿命——进行综合权衡。上银直线导轨提供了从无预压到重预压的完整等级选项，并针对不同等级给出了相应的刚性系数与摩擦力数据，为设备制造商提供了可量化的选型依据。
