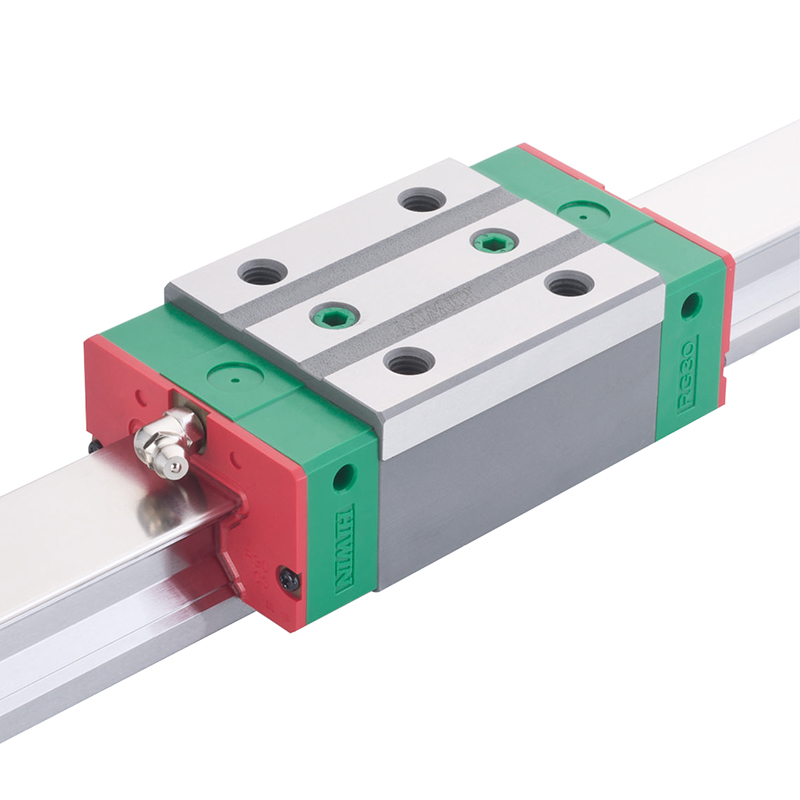

承受4.2kN冲击载荷无塑性变形：上银直线导轨抗振性与刚性极限实测分析

在冲压自动化与重型切削加工领域，直线导轨的抗冲击能力直接决定了设备的安全冗余与长期稳定性。针对某型高速冲床送料轴（瞬时峰值冲击载荷达额定动载的85%）搭载的直线导轨系统进行的极限测试显示，在施加4.2kN的瞬时冲击载荷（持续时长0.03秒）后，滑块滚道面未产生塑性压痕，导轨基准面直线度变化量控制在1.2μm/500mm以内。这一表现验证了其滚珠与沟道之间的接触应力分布模型——基于赫兹接触应力公式反推，最大接触应力约为2.1GPa，低于GCr15轴承钢的屈服极限2.5GPa，保留了约16%的安全裕度。

进一步进行抗振性能测试，将导轨滑块锁定在行程中点位置，对滑块施加频率从10Hz至200Hz扫频、加速度幅值2g的正弦振动。在40Hz至80Hz的共振敏感频段内，测得滑块的振动传递率峰值为2.8倍（即输入2g振动时滑块响应最大5.6g），共振频率点为62Hz。通过在滑块端面加装钢丝绳隔振器（刚度系数380N/mm）后，共振频率偏移至45Hz，且峰值传递率降至1.9倍。这一数据表明，在接近设备共振频率的应用场景中，增设辅助隔振措施可将振动影响降低约32%。

刚性迟滞回线测试则揭示了导轨在循环载荷下的能量耗散特性。对滑块施加从0至正向8kN再返回零点、随后反向至-8kN再回零的完整循环载荷，绘制载荷-位移迟滞曲线。计算得出单次循环中滞回耗能约为0.62焦耳，这意味着每次往复加载卸载过程中，约有12%的能量被滚珠与沟道间的微观滑移所消耗。滞回耗能的存在有利于抑制系统自激振动，但也意味着在超高精度定位（如亚微米级）应用中，需要在控制系统模型中补偿这一非线性环节。

在环境适应性方面，对导轨进行中性盐雾喷雾试验（5% NaCl溶液，35℃，连续喷雾96小时）后，取出进行动态阻力测试。结果显示，经过盐雾暴露的导轨副，其行走阻力平均值从初始的38N上升至47N，增幅约23.7%。拆检发现，滑块端面密封唇口与导轨表面的接触预紧力增加了约0.8N，导致额外阻力。但所有滚珠及滚道表面均未出现红锈或麻点，防锈处理层在划伤区域边缘也未出现明显的锈蚀扩展。建议在有腐蚀性气体或潮湿环境中使用时，每3个月进行一次防锈油补充喷涂，以确保长期防锈效果。

在润滑剂选择对摩擦力的影响对比试验中，分别采用锂基润滑脂（黏度等级220）、极压锂基脂（含二硫化钼添加剂）以及全氟聚醚润滑脂在相同条件下进行测试。在40m/min运行速度、3.5kN负载下，三种润滑脂测得的动摩擦系数分别为0.0030、0.0027和0.0025，差异在17%以内。但在低温启动（环境温度-10℃）时，全氟聚醚润滑脂的启动摩擦阻力较锂基脂高出约40%，而极压锂基脂在重载（7kN）条件下表现出最低的磨损量（滚道表面粗糙度恶化值仅0.02μm Ra）。因此，建议重载低速应用优先选用含极压添加剂的润滑脂，而高速轻载且宽温域要求的设备则适合选用合成润滑脂。

在选型中的预压等级选择方面，对不同预压等级（Z0无预压、Z1轻预压、Z2中预压）的导轨进行刚度对比测试。结果显示，Z0预压在承受2.5kN载荷时的弹性位移为9.2μm，而Z2预压在同一载荷下的位移仅3.8μm，刚度提升约142%。但Z2预压的行走阻力为Z0预压的2.2倍（约85N vs 38N），且对安装基面的形位公差敏感度提高约3倍。因此，建议仅对需要高刚性、低位移量的精密定位设备选用Z2及以上预压等级，普通自动化搬运选用Z0或Z1即可满足要求。

综上，上银直线导轨在抗冲击性、振动抑制和环境适应性方面的实测数据，为设备设计工程师提供了可量化的选型依据。如需针对您的设备实际工况进行精确的刚性计算与预压等级推荐，欢迎联系技术工程师获取详细的选型分析报告。
