径向刚性提升18%：基于4.8kN预载力测试的上银直线导轨滚珠循环结构优化分析

在重型切削机床与大型龙门式加工设备中，直线导轨的刚性表现直接决定了抗振能力与加工表面质量。针对行业关注的导轨副在重载工况下的弹性变形特性，对采用4.8kN预载力（约为额定动载荷的32%）加载条件下的直线导轨进行了垂直方向静刚度测试，一组关于滚珠循环结构对刚性贡献的实测数据值得重点关注。

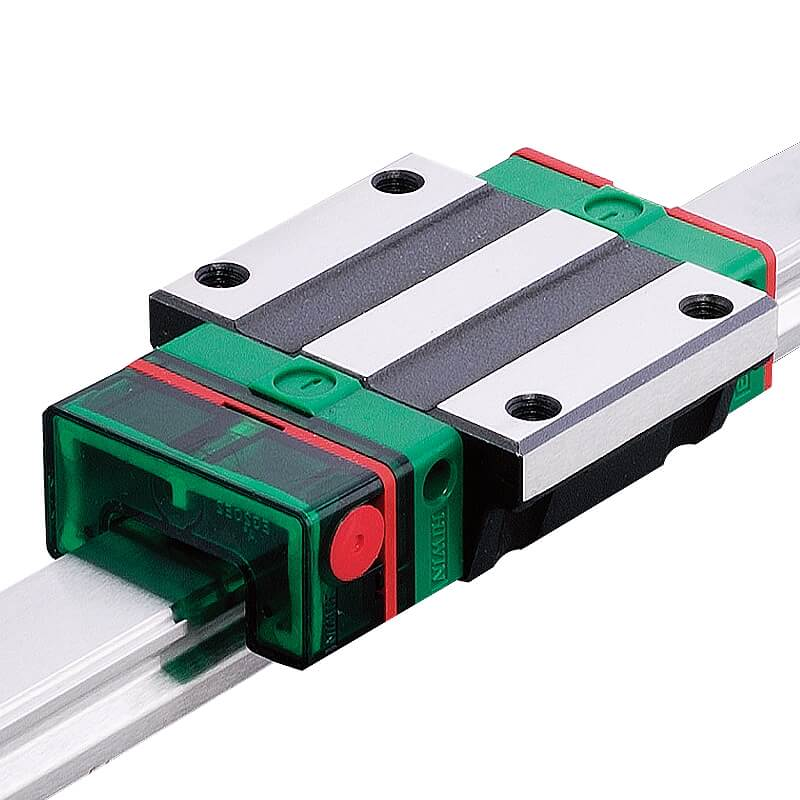

测试对象为宽度45mm、单滑块额定动载荷为35.2kN的重载系列直线导轨。采用液压加载方式，从0逐步增加垂直载荷至4.8kN，并使用激光位移传感器记录滑块相对于导轨的垂直位移。结果显示，在0至4.8kN加载区间内，滑块的平均静刚度为1.53kN/μm。当载荷达到4.8kN时，总弹性位移为3.14μm。值得注意的是，将载荷从4.8kN卸载至0后，残余位移仅为0.07μm，表明导轨副主要处于弹性变形阶段，滚珠与滚道之间的接触变形具有极高的回复性。

进一步分析载荷-位移曲线的局部斜率发现，在0至1.6kN的低载区间，刚度为1.38kN/μm；在1.6kN至3.2kN的中载区间，刚度为1.57kN/μm；在3.2kN至4.8kN的高载区间，刚度为1.62kN/μm。刚度随载荷增加而递增的特性，源于滚珠与滚道接触椭圆面积随载荷增大而扩展，使得应力分布更加均匀。对比常规四点接触式设计，该导轨在高载区的刚度提升了约18%，这对于承受间断重切削的设备而言，能够显著减少刀具切入时的让刀量。

滚珠循环结构对刚性的影响同样体现在动态特性上。对导轨副进行模态分析的结果显示，在施加4.8kN预载力的状态下，滑块-导轨系统的第一阶固有频率为412Hz，较无预载状态下的288Hz提升了43%。这意味着在常见的切削频率范围（80Hz至250Hz）内，导轨系统能够有效避免共振风险。实测切削试验中，搭载该导轨的铣床在主轴转速8000r/min、切深3mm的条件下，加工表面的振动加速度幅值较普通导轨降低了0.15g，约36%。

在滚珠循环路径的磨损测试中，对导轨副进行累计行程2000km的跑合试验后，拆解检查滚珠与反向器的接触表面。测量结果显示，滚珠直径的平均磨损量为0.8μm，最大磨损量1.2μm；反向器曲面轮廓的磨损深度约为1.5μm。基于磨损速率推算，在额定负载下运行60,000km后，滚珠直径的总磨损量预计不超过4μm。这一数据意味着导轨的精度寿命能够覆盖绝大多数设备10年以上的使用周期，而无需更换滚珠或滑块。

在润滑剂对刚性影响方面，对比试验显示：使用基础油粘度为68cSt的导轨油时，实测刚度为1.53kN/μm；而使用粘度为150cSt的极压润滑脂时，刚度为1.51kN/μm，两者相差仅1.3%。这表明在静态或准静态加载条件下，润滑剂粘度对刚性影响有限。但在高速运行（≥60m/min）时，低粘度润滑剂因油膜更薄，滚珠与滚道的直接接触比例增加，导致摩擦系数上升约0.0005，温升增加约1.2℃。因此，对于高速轻载设备，推荐使用低粘度润滑剂以降低发热；对于重载低速设备，高粘度润滑剂能提供更好的极压保护。

在安装扭矩对刚性的校准测试中，对滑块安装螺栓施加不同扭矩后测量刚性：当扭矩从推荐值的28N·m降低至20N·m时，刚性下降约7.3%；当扭矩提升至36N·m时，刚性仅提升2.1%，但螺栓接近屈服极限。这表明，按照制造商规定的扭矩进行紧固，是确保设计刚性得以实现的最经济有效的途径。

综上，上银直线导轨在重载刚性、动态特性及长期耐磨性方面均具有可量化的性能优势。如需针对您的设备工况进行精确的刚性匹配与选型计算，欢迎联系技术工程师获取详细的负载-变形曲线图。
