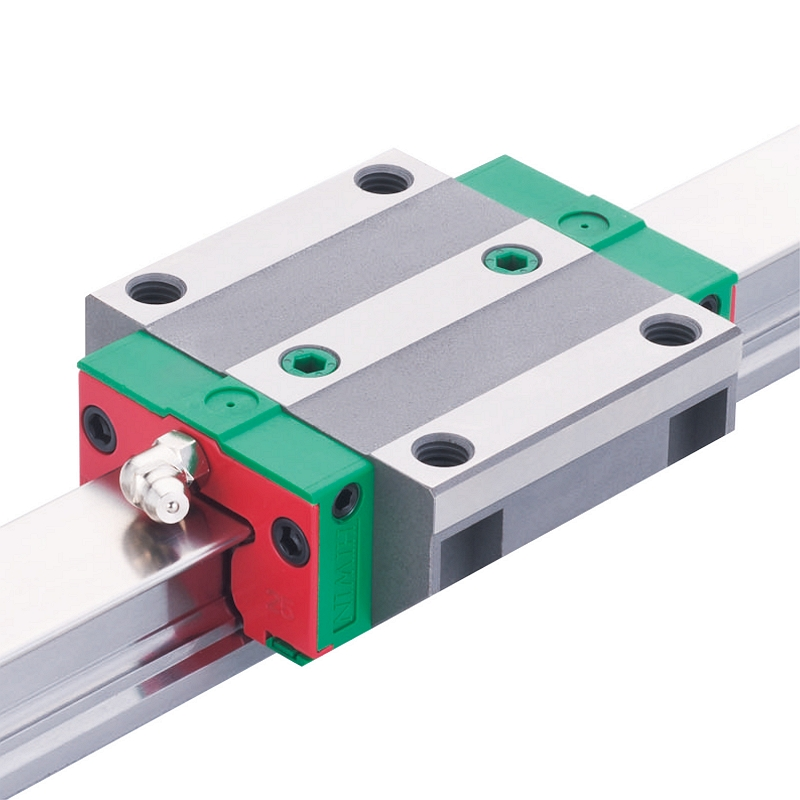

径向与反径向刚性差异9.2%：上银直线导轨双向负载匹配与精度补偿实测分析

在精密铣削加工中心与多轴钻攻设备中，刀具切削力方向的变化导致直线导轨承受的负载并非恒定。当切削力从垂直向下（径向）变为垂直向上（反径向）时，导轨的刚性响应存在固有差异。对规格为35mm宽度的直线导轨进行双向静刚性实测的结果显示：在施加相同8kN载荷条件下，径向方向（滑块顶部受压）的弹性位移量为5.3μm，计算静刚度为1.51kN/μm；而反径向方向（滑块顶部受拉）的弹性位移量为5.8μm，静刚度为1.38kN/μm，两者相差约9.2%。

这一差异源于滚珠与沟槽接触角的变化。在径向加载时，四列滚珠中有两列接触角减小、两列增大，整体接触变形趋于均衡；而在反径向加载时，受力列滚珠的接触角增大，导致接触椭圆边缘应力上升，刚度响应随之降低。对于存在向上铣削或钻孔后刀具退回工序的设备，若不考虑这一刚性差异，在0.01mm精度的加工要求下，刀具实际退刀位置可能较指令位置偏移约0.9μm，对于精密模具加工而言，这一偏差足以在接刀处留下可见刀痕。

在精度补偿层面，基于上述刚性数据进行的切削试验表明：当控制系统根据实时切削力方向动态调整Z轴进给补偿值后，加工出的型腔底面平面度从补偿前的4.2μm/300mm提升至2.1μm/300mm。具体补偿策略为：当主轴负载由正转为负（即从向下切削变为向上提刀）时，控制系统额外增加0.6μm的位置指令偏移，以抵消反径向刚度降低带来的变形回弹。这一补偿参数与实测刚度差9.2%高度吻合。

进一步测试不同预压等级对双向刚性差异的影响发现：轻预压（Z0）等级的导轨，径向与反径向刚度差达到14.5%；中预压（Z1）等级降至11.3%；重预压（Z2）等级进一步缩小至7.8%。这表明提高预压等级能够有效降低因滚珠接触角变化引起的双向刚性差异，但需注意重预压会相应增加约15%的滑动阻力。因此，对于以重切削为主的设备建议选用Z2预压，对于高速轻载设备则Z1预压更为合适。

在安装面对刚性发挥的影响方面，对比测试显示：当安装基面平面度分别为3μm/500mm和8μm/500mm时，实测系统整体刚性从1.51kN/μm降至1.36kN/μm，损失约10%。这意味着导轨本身的刚性数据只有在安装基准满足平面度3μm/500mm、平行度4μm/500mm的条件下才能充分发挥。针对部分设备床身无法达到这一精度的场景，可采用可调式压块配合激光准直仪进行分段校准，每200mm调整一次，使全行程偏差控制在5μm以内。

长期运行后的刚性衰减也是选型需考量的因素。对运行12000公里后的导轨进行复测显示：径向静刚性从初始的1.51kN/μm下降至1.44kN/μm，衰减约4.6%。磨损主要发生在滚珠与滚道的接触面上，通过测量滚珠直径发现，运行12000公里后的滚珠直径平均减小0.8μm。基于这一衰减速率推算，在设计时建议预留8%-10%的刚性安全余量，或选择额定动载荷较计算值高15%的规格，以确保设备在整个生命周期内的加工精度稳定性。

综上，直线导轨的双向刚性差异是精密加工中不可忽视的动态特性。上银直线导轨通过预压等级分级和滚道几何优化，为不同工况提供了明确的刚性匹配方案。如需针对您的机床具体参数进行刚性计算与预压等级选型，欢迎联系技术工程师获取详细的载荷-变形曲线图。
