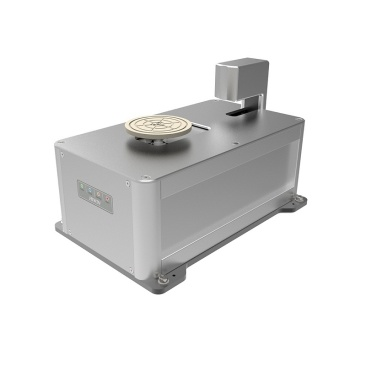

上银自动晶圆寻边器原理：高精度光电传感与运动控制技术解析

在半导体制造的浩瀚流程中，晶圆寻边器（或称预对准机）是光刻、刻蚀、检测等核心工艺前不可或缺的关键环节。它负责在晶圆进入高精度加工工位前，快速、准确地修正其位置和角度偏差。本文将深入剖析上银科技（HIWIN）在自动晶圆寻边器领域所采用的光电传感融合与精密运动控制的核心原理，揭示其如何实现高效、可靠的晶圆预对准。

一、 寻边器的核心使命：从“粗放”到“精密”的过渡

晶圆在经历前道工序或在不同设备间传输时，其中心位置和缺口（Notch）或平边（Flat）的方向是随机且存在偏差的。这种偏差通常在毫米级，而光刻等工艺要求的定位精度则在微米甚至纳米级。自动晶圆寻边器的任务，就是在3-5秒内，将晶圆的偏心量从±0.5mm校准至±0.05mm以内，角度偏差校准至±0.01°以内，为后续工艺提供高一致性的基准。

二、 上银自动晶圆寻边器的核心工作原理

上银的解决方案整合了高精度机械结构、智能传感与先进控制算法，其工作原理主要包含三个关键步骤：

1. 边缘数据的高速、非接触式采集

此阶段的核心是光学传感单元。上银寻边器通常采用高精度激光位移传感器或CCD图像传感器。

激光三角法测量：传感器将激光束投射到晶圆边缘，反射光通过透镜在接收器（如CMOS或PSD）上成像。当晶圆边缘位置变化时，接收器上的光斑位置也随之改变。通过算法计算位移量，系统能实时获取晶圆边缘的精确坐标。这种方法的动态采样频率可达10kHz以上，意味着每秒能采集上万个数据点，确保捕捉到边缘的每一个微观起伏。

图像传感器法：对于缺口（Notch）等精细特征，部分系统会辅以高分辨率CCD相机。通过图像处理算法，能精确识别缺口的V型角度和深度，其识别精度可达到±0.005mm。

2. 旋转扫描与轮廓重构

在传感器高速采集数据的同时，精密气浮轴承或高刚性交叉滚子轴承驱动的旋转台带动晶圆匀速旋转。通常只需旋转一圈（360°），控制系统即可将采集到的海量离散点拟合生成完整的晶圆边缘轮廓图。通过对比标准晶圆模型，系统能瞬间计算出两个关键数据：

圆心偏移量（ΔX， ΔY）：晶圆实际几何中心与理论旋转中心的偏差。

缺口/平边的精确角度（Δθ）：缺口中心线与设备基准方向的夹角。

3. 精密对准与补偿

获得偏差数据后，运动控制系统驱动执行机构进行精密修正。

位置对准：通过XYθ精密位移平台，根据计算的偏移量，将晶圆中心精确移动至工艺工位的理论中心。上银的直线电机驱动技术在此环节发挥关键作用，能实现亚微米级的重复定位精度。

角度对准：旋转台根据缺口角度偏差进行精确的角度补偿旋转，确保晶圆在预设的取放位置（如机械手抓取点）具有完全一致的方向性。

三、 技术优势与关键数据支撑

上银自动晶圆寻边器的性能建立在扎实的硬件基础与优化的算法之上：

高效率：完整的一次寻边与对准周期通常可控制在3秒以内，满足半导体设备高产出的需求。

高精度：综合对准精度可达±0.04mm，重复定位精度（CPK>1.33）表现稳定，可满足12英寸晶圆先进制程的要求。

高洁净度与可靠性：关键部件如轴承、电机采用特殊材料和表面处理工艺，符合ISO 1级至3级洁净室标准。同时，采用非接触式传感器，避免了机械接触产生的微粒污染，保障晶圆良率。

自适应算法：内置的智能算法能自动识别不同材质（如硅片、碳化硅、玻璃基板）和不同表面状态（如透明、薄膜涂层）的晶圆，并优化传感参数，确保在各种复杂工艺边缘下都能稳定工作。

四、 在智能制造中的价值

上银自动晶圆寻边器已不仅是简单的对准工具，更是晶圆厂自动化系统中重要的数据节点。它通过与上位机（EAP）的实时通信，将晶圆ID读取、边缘缺陷检测（如微小崩边）等集成功能纳入其中，为制造执行系统（MES）提供实时工艺数据，助力实现全面的数字化追溯和良率分析。

综上所述，上银自动晶圆寻边器通过对光电传感、精密运动控制和智能算法的深度融合，以微米级的精准、秒级的快速和高洁净度的可靠性，为半导体前道和后道工艺设备筑起了坚实的工艺起点，是现代纳米级制造不可或缺的基石。
