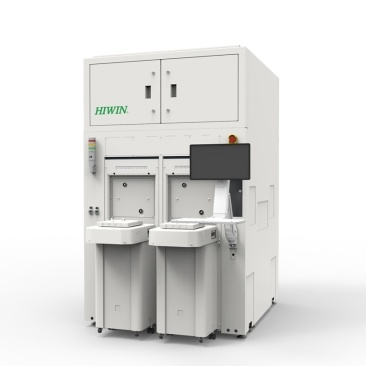

深度解析上银HIWIN晶圆移载系统：引领半导体智造革新的精密引擎

随着半导体产业向更小制程、更高集成度迈进，晶圆移载的精度与效率直接决定了产线的效能与芯片的良率。在这一核心环节，上银科技（HIWIN）凭借其深厚的技术积淀，推出的晶圆移载系统已成为全球众多先进半导体制造与检测设备中不可或缺的关键模块。

一、技术内核：应对极限工况的精密设计

与常规环境下的传动不同，晶圆移载面临着超高洁净度（Class 1甚至更高）、真空、以及防微振的极端要求。上银晶圆移载系统的设计正是围绕这些挑战展开。

极致洁净与真空兼容性：系统核心的直线导轨与滚珠丝杠采用特殊表面处理与专用润滑技术，能有效抑制颗粒物产生（Outgassing），并适应高真空环境的长时期稳定运行，满足薄膜沉积、蚀刻等关键制程的需求。

超凡的平稳性与精度：为实现纳米级的定位精度，系统应用了上银自主研发的高刚性、低重心直线电机模组。实测数据显示，其重复定位精度可达±1微米以内，运行过程中的速度波动率低于0.1%，确保晶圆在高速搬运中无任何细微震动或滑动。

紧凑与轻量化结构：为集成到复杂的设备内部，上银通过优化结构设计与选用特种材料，在保证负载能力（支持200mm至300mm/12英寸晶圆）的同时，极大减少了模组自身的体积与重量，提升了设备布局的灵活性。

二、赋能半导体智造：从FOUP到工艺腔室的全程守护

一套完整的晶圆移载解决方案，贯穿了半导体制造的多个关键节点：

晶圆载具（FOUP）的存取与预对准：系统可精准地将晶圆从标准载具中取出，并进行高精度的中心定位与缺口寻找，为后续工艺做好准备。

制程设备间的无缝传送：在光刻机、刻蚀机、量测设备之间，系统扮演着“精密搬运工”的角色，实现晶圆的快速、无损流转，直接提升整条产线的设备利用率（OEE）。

真空腔室内的精准作业：在镀膜、离子注入等设备的真空腔室内，专用的真空机械手负责将晶圆精确放置于加热盘或电极上，其可靠性与寿命是保证设备连续运行（如达成数月MTBF）的基石。

三、市场验证与未来展望

上银晶圆移载系统并非实验室产品，其技术参数已通过全球范围内众多顶级半导体设备制造商的严格验证，并实现批量应用。据行业反馈，集成该系统的设备在平均无故障时间（MTBF）和产能（UPH） 等关键指标上均有显著提升。

面向未来，随着第三代半导体、先进封装（如Chiplet）等技术的崛起，对晶圆移载的精度、速度和柔性的要求将更为严苛。上银科技正持续投入研发，致力于将直接驱动技术、智能传感与预测性维护算法更深层次地融入系统，以驱动半导体制造迈向更高水平的自动化与智能化。

结语

在半导体制造这条精密至上的产业链中，上银晶圆移载系统以扎实的工程数据、可靠的工况适应性和持续的技术进化，稳固地扮演着“精密传输引擎”的角色。它不仅是实现工艺蓝图的基础保障，更是设备制造商与晶圆厂提升核心竞争力、迈向未来智造的关键伙伴。
