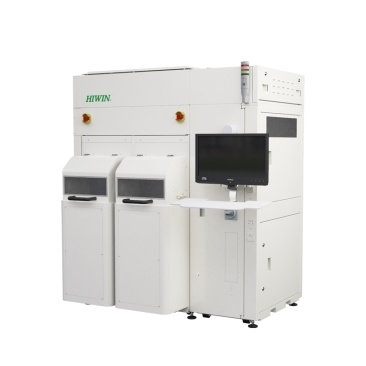

上银自动晶圆寻边器：高精度晶圆对准原理与技术解析

在半导体制造的前道工序中，晶圆（硅片）在进入光刻、刻蚀等核心工艺前，必须实现高精度的预对准。上银自动晶圆寻边器（亦称为晶圆预对准装置）正是完成这一关键步骤的核心部件。其核心原理并非简单的“找边”，而是通过精密的机械运动控制与光学传感技术，精确识别晶圆的中心位置、缺口（Notch）或平边（Flat）的方位，为后续工艺的良率提供基础保障。

一、 核心原理：从边缘寻找到高精度对准

上银自动晶圆寻边器的运行逻辑主要基于边缘检测与旋转修正两大环节。其工作过程并非一蹴而就，而是通过精密的算法与硬件协同完成：

初步定心与吸附：机械手臂将晶圆放置于寻边器的真空吸盘（Chuck）上。吸盘通过多组精密滚轮或气浮方式，先将晶圆粗略定位于吸盘中心附近，并通过真空吸附将其固定。

边缘数据高速采集：电机驱动吸盘带动晶圆低速旋转。此时，安装在侧方的高精度光学传感器（通常为激光位移传感器或CCD图像传感器）开始工作。它沿着晶圆边缘进行连续扫描，每秒可采集数千个数据点，从而勾勒出晶圆边缘的完整轮廓。

缺口识别与中心计算：控制器实时分析传感器回传的数据。算法会快速识别出晶圆边缘的特征点——即缺口或平边。基于这些特征点与采集到的轮廓数据，系统通过最小二乘法或特定几何算法，精确计算出晶圆物理中心相对于吸盘旋转中心的偏心量（ΔX, ΔY）与缺口角度（Δθ）。

精密修正与对准：获得偏差数据后，控制系统驱动高精度直线电机或滚珠丝杠，对晶圆的位置进行微米级的X、Y方向平移补偿，同时通过旋转轴将缺口精确调整至指定的角度。最终，晶圆的中心与工艺要求的位置对准，缺口朝向指定方向，完成整个预对准流程。

二、 技术进阶：精度与稳定性的关键数据

上银科技在精密机械领域有深厚积累，其自动晶圆寻边器在设计中尤为注重以下几个关键指标，以确保在复杂环境下依然保持卓越性能：

对准精度：以主流12英寸（300mm）晶圆寻边器为例，其中心对准精度通常可控制在 ±0.1mm 以内，缺口角度对准精度可达 ±0.02° 以内。这一精度水平是后续光刻机实现纳米级套刻精度的前提。

洁净度与产率：为避免污染晶圆，设备内部运动部件采用耐微尘设计，如使用特殊涂层或磁流体密封技术。同时，为配合产线节拍，单个晶圆的完整对准流程（从上料、检测到修正完成）可控制在 8秒至15秒 内，实现高精度与高产能的平衡。

材料与耐用性：关键结构件采用热稳定性优异的材料，减少温度变化引起的形变。核心轴承与驱动部件经过特殊工艺处理，确保在连续7x24小时的高负荷运转下，依然保持长期的精度稳定性与低故障率。

三、 结构组成与行业价值

一套典型的自动晶圆寻边器主要由以下部分组成：

精密旋转模块：包含真空吸盘与高刚性、高精度的DD马达（直接驱动电机），确保旋转平稳无背隙。

对边/对心模块：集成光学传感器与精密的直线滑台，用于扫描边缘和执行偏心修正。

控制与通讯模块：内置运动控制卡与算法软件，支持与上位机（如EFEM，设备前端模块）通过EtherCAT、SECS/GEM等半导体行业标准协议进行高速数据交换。

在半导体设备供应链中，此类核心部件的自主化与高可靠性至关重要。上银作为关键零部件供应商，其寻边器产品广泛应用于晶圆分选机、检测设备以及各类工艺设备的装载端口，是实现晶圆自动化搬运与精准定位的基石。

如需获取关于上银自动晶圆寻边器的详细技术图纸、具体型号参数或针对您特定应用场景的选型建议，欢迎通过官网 https://www.hiwingw.com/ 联系技术团队。您也可拨打咨询电话 15250417671 进行进一步沟通。
