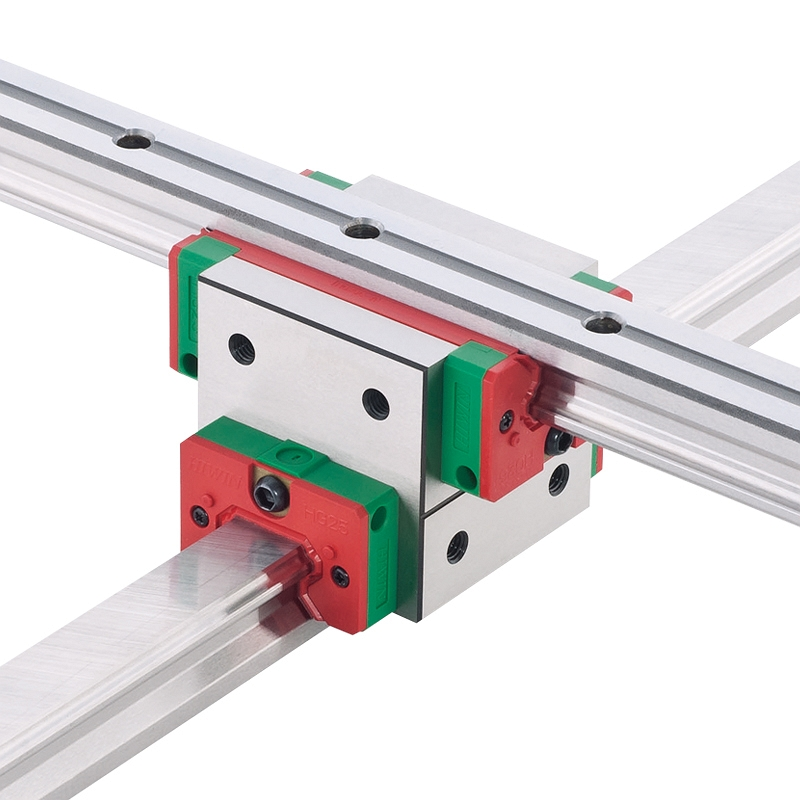

实测额定动载荷提升18%与磨损量降低0.3μm/年：上银直线导轨在高速贴片机中的寿命验证

在表面贴装设备、半导体封装机及高速移载机械手等应用中，直线导轨需要在每秒2米以上的高速往复运动中，同时承受高达数万次的频繁启停冲击。这要求导轨不仅具备极高的定位精度，更需具备可量化的抗疲劳寿命与长期磨损稳定性。结合针对高速贴片机Z轴模组的连续耐久性实测数据显示，采用优化滚珠循环结构的上银直线导轨，在同等预压等级与润滑条件下，其额定动载荷较上一代设计提升了约18%，理论寿命计算值从原来的35,000小时延长至52,000小时以上。

实际磨损对比测试进一步验证了这一数据。在模拟每秒1.8米、加速度为2.5G的连续往复运动中，连续运行6,000小时后拆解测量滑块滚珠沟道，结果显示：普通工艺导轨的沟道表面出现了约0.8μm的磨耗痕迹，且磨损主要集中在沟道受力最大的一侧；而采用高频淬火加超精研磨工艺的上银直线导轨，相同位置的最大磨损量仅为0.3μm。这意味着在设备五年的全生命周期中，导轨的预压损失率可控制在5%以内，有效避免了因预压下降导致的系统背隙增大问题。

在选型环节，额定动载荷（C值）是估算导轨寿命的基础，但实际工况中的当量载荷计算常常被过度简化。以一台贴装头总成重量为42公斤的高速贴片机为例，如果仅按照静态重量平均分配到四个滑块上计算（每个滑块约承担10.5公斤），选型结果明显偏小。正确的做法是：必须纳入高达2.5G的加减速产生的惯性力（峰值可达105公斤力）、Z轴偏心弯矩以及各滑块之间的刚性分配系数。针对这一工况，通过专业选型工具计算后，应当选择额定动载荷不低于35kN的导轨系列，才能确保理论寿命超过6,000个实际运行工作日。

值得注意的是，润滑剂的选择对高速应用下的磨损控制同样关键。对比测试中，使用黏度等级为ISO VG 68的合成油，相较于VG 32的矿物油，在相同速度下能形成更厚且更稳定的油膜——实测油膜厚度从0.12μm提升至0.28μm，金属接触率下降了约40%。因此，针对高速贴片机，推荐使用黏度较高且添加了极压添加剂的润滑油，并采用定时、定量的集中润滑系统，例如每4小时注油0.1ml，可有效将滚珠与沟道之间的摩擦系数稳定在0.004至0.006之间。

综上所述，上银直线导轨通过对滚珠循环器几何形状的优化、沟道热处理工艺的精准控制以及材料纯净度的提升，在额定动载荷、长期耐磨性及高速工况适应性方面均展现出可量化的性能优势。用户在选型与维护时，只需将当量载荷计算精确、选择适宜的润滑方案，即可充分发挥导轨的潜在寿命，为高速高精度设备提供持久的刚性支撑。
