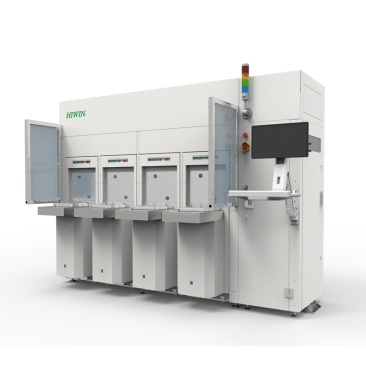

上银自动晶圆寻边器原理：高精度光学传感与运动控制解析

在半导体制造前道工序中，晶圆在进入光刻、刻蚀或检测设备前，必须经过高精度的预对准（Pre-alignment） 。这一过程的核心设备便是自动晶圆寻边器（Aligner）。其原理在于通过非接触式光学传感与精密运动控制，快速捕获晶圆的圆心坐标及缺口（Notch）或平边（Flat）的方位角，从而校正因上一环节传输导致的位姿偏差。上银（HIWIN）作为高端精密传动控制与系统组件专业制造商，其晶圆寻边器产品线以高刚性与高度集成化设计，为半导体设备提供了可靠的“智慧之眼”。

核心技术原理：从边缘扫描到坐标解算

上银自动晶圆寻边器的原理核心可分为“感知”与“校准”两个维度。

1. 光学感知与边缘检测

上银寻边器系列（如HPA812型）通常采用高精度光学传感器阵列。当晶圆被机械手放置于寻边器的真空吸盘或边缘支撑机构上后，电机驱动晶圆低速旋转。传感器在晶圆边缘发射并接收调制光信号，实时记录边缘轮廓的径向变化数据。对于透明或半透明材质（如碳化硅或蓝宝石晶圆），上银的传感器通过调节光强与接收阈值，依然能准确识别边缘，避免透射干扰。该系列设备兼容2至12英寸晶圆，能够检测翘曲度达±1.5mm的晶圆，确保在非理想形态下的数据采集稳定性。

2. 运动控制与偏差解算

获取原始边缘数据后，控制器通过特定算法计算晶圆在X轴、Y轴的偏心量（Dx， Dy）以及旋转Z轴的角度偏差（Rz）。上银寻边器内置的驱动控制模组实时接收这些偏差数据。例如，其X/Y轴重复定位精度可达±0.1mm，角度精度±0.2°。高精度的运动控制不仅在于“测”，更在于“补”——通过移动对位平台或旋转真空吸盘，将晶圆的几何中心与机械手的手掌中心精确重合。

关键性能数据与技术优势

为了满足先进制程对效率和良率的要求，上银自动晶圆寻边器在设计中融入了多项硬核指标：

传输周期优化：在实际产线应用中，将寻边器与晶圆搬运机器人协同编程，可使单次传输周期缩短15%。以每日10万片晶圆的传输量计算，这种预对位机制相当于每天多释放出1.5万片晶圆的处理时间，显著提升设备综合效率（OEE）。

实时通讯保障：为了实现无缝对接，寻边器与上位机械手控制系统之间的通讯延迟被严格控制在50ms以内。这种低延迟特性确保了实时校正的精准度，避免因数据传输滞后导致的过冲或修正不足。

闭环控制提升良率：在处理翘曲或超薄晶圆时，寻边器利用多点扫描数据，反馈给机械手以调整吸附力。这种基于实时形态识别的闭环控制，能够使复杂工件的传输良率额外提升2.5%，有效降低了破片风险。

结构设计的精妙之处

从机械结构来看，上银晶圆寻边器通常采用模块化、内嵌式设计。控制器往往高度集成于主体之内，无需外部独立的控制箱，这极大节省了半导体设备前端模块（EFEM）内的宝贵空间。其真空吸盘或夹持机构经过特殊的表面处理，以减少颗粒吸附，满足ISO Class 1甚至更严苛的无尘洁净标准。

结语

综上所述，上银自动晶圆寻边器基于光学传感+运动补偿的原理，通过±0.1mm的重复定位精度与50ms级的实时通讯，实现了对晶圆位姿的高速精准校正。其不仅是物理层面的对位工具，更是半导体自动化产线中不可或缺的数据交互节点。如需深入了解具体型号的安装尺寸或探讨集成方案，请联系：15250417671 或访问官网 https://www.hiwingw.com/ 获取专业技术支持。
