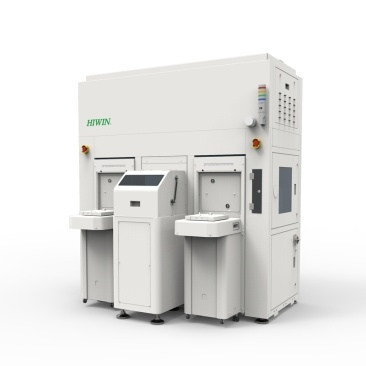

上银自动晶圆寻边器原理：高精度光机电融合与闭环控制解析

在半导体制造前道工序与晶圆传输环节中，晶圆寻边器（Wafer Aligner）扮演着“精密定位基准”的关键角色。其核心原理在于通过光机电系统的深度协同，实现对晶圆中心偏差和缺口（Notch/Flat）方向的亚微米级补偿。上银（HIWIN）作为全球精密传动与自动化零部件领军企业，其自动晶圆寻边器系列（如HPA/HPC系列）融合了 “直驱电机技术+高精度光学传感+实时闭环控制算法” ，为12英寸及以下晶圆的高效传输与加工提供了可靠的物理基准。

一、核心原理：视觉与运动控制的闭环

上银自动晶圆寻边器的工作原理可分解为三个同步进行的核心步骤：数据采集（看）、数据处理（算）、运动补偿（调）。

光学轮廓采集

当晶圆被搬运机器人放置于寻边器的真空吸盘或夹持机构上后，寻边器内部集成的高分辨率光学传感器（多为CCD或激光位移传感器）开始工作。传感器沿晶圆边缘进行高速扫描，捕捉晶圆的外圆轮廓以及特征缺口。例如，在应对透明或半透明材质的晶圆（如碳化硅、蓝宝石衬底）时，上银寻边器搭载的先进光学模组能通过调节光强与感光算法，排除透射光干扰，确保边缘轮廓信号清晰度，其光斑直径可控制在微米级，有效识别晶圆边缘的细微崩边或瑕疵。

偏差算法解算

控制系统实时接收传感器采集的边缘点云数据，通过内置的高精度晶圆对位算法，快速拟合并计算出当前晶圆的真实圆心位置与机械旋转中心的偏差值（ΔX, ΔY），以及缺口（Notch）的实际角度偏差（Δθ）。这一过程通常在数秒内完成，涉及复杂的坐标变换与特征匹配。据行业数据显示，先进的寻边器在处理12寸晶圆时，中心定位精度可稳定达到±0.1mm以内，角度精度可达±0.1°至±0.2° 。

多轴协同修正

获得偏差数据后，寻边器内部的运动执行机构开始动作。上银采用自主研发的直驱式力矩电机（Torque Motor） 或高精度五相步进电机驱动旋转轴与顶升机构。旋转轴带动晶圆旋转，将Notch精准校正至目标角度；同时，通过顶针或偏心机构的微动调整，将晶圆的物理中心移至设备工艺腔室的理想位置，为下一步的光刻、刻蚀或检测做好对准准备。

二、关键技术数据与性能指标

从实际的产线应用来看，上银自动晶圆寻边器的原理落地为以下硬性指标，直接决定了半导体设备的整机效率和良率：

寻边效率：在高产能需求的12寸产线中，单次完整的寻边与对位周期被严格控制在4秒以内，部分高速机型在仅执行寻边不执行夹持动作时，可缩短至2.5秒左右，这对于降低整线传输节拍意义重大。

重复定位精度：为确保大批量生产的一致性，寻边器在X/Y轴（中心校正）的重复精度通常要求达到±0.025mm至±0.1mm，角度重复精度（3 Sigma）可达±0.02° 。这一精度是保障晶圆在光刻机台上精准曝光的基础。

晶圆兼容性：现代寻边器原理上需解决“翘曲片”和“薄片”的难题。上银及其生态伙伴的解决方案通过多点扫描与自适应夹持力控制，可处理翘曲量高达±1.5mm至10mm的晶圆，避免了传统真空吸附对超薄晶圆造成的应力损伤。例如，边缘夹持或托举式设计通过六臂结构分散受力，最小化接触面积，防止颗粒污染。

通讯与集成：为无缝融入整厂自动化系统，寻边器多采用EtherCAT、RS232或SECS/GEM协议与上层主控通讯，确保指令与数据反馈的延迟低于50ms，实现实时控制。

三、为何“机器视觉+直驱技术”是当前主流？

传统的机械定心方式依赖物理推杆，虽结构简单，但易损伤晶圆边缘且效率低下。上银自动晶圆寻边器所代表的基于机器视觉的非接触式检测与直驱电机补偿原理，之所以成为行业标配，是因为其带来的实际收益显著：

提升传输效率：寻边器作为独立模块，为晶圆搬运机器人提供了“预对准”功能。机器人抓取晶圆后，先经寻边器校准再送入工艺腔，可使单次传输周期缩短15%以上，这意味着在同等时间内产线可处理更多晶圆。

降低碎片率：高精度寻边确保了晶圆在后续机械手取放和工艺加工中的姿态绝对正确，避免了因放置偏差导致的碰撞碎片。结合先进的防撞算法，现代寻边器协助整线碎片率可控制在0.01%以下，总合格率提升至98%以上。

适应多样化工艺：无论是面对砷化镓、绝缘体上硅（SOI）还是复合衬底，上银寻边器原理上的灵活性——即通过软件切换传感参数即可适应不同材质——极大简化了设备制造商的备货与调试难度。

综上所述，上银自动晶圆寻边器的原理绝非简单的“转一圈、看一眼”，而是一个集成了精密机械设计、高速光学测量与智能运动控制的复杂系统工程。它以极其可靠的数据表现，确保了每一片晶圆在进入价值数百万美元的核心工艺设备前，都处于“绝对正确”的基准位置，是现代半导体自动化产线中不可或缺的精密基石。对于寻求提升设备国产化率与运行稳定性的整机厂商而言，深入理解这一原理并选择经过市场验证的成熟方案，是迈向高效生产的关键一步。
