导入Edge AI视觉方案与SEMI S2认证：HIWIN晶圆移载系统EFEM在FOPLP封装产线实测非计划停机减少51%

在半导体产业从晶圆级封装（WLP）向面板级封装（FOPLP）转型的关键时期，设备前端模块（EFEM）的精度与稳定性直接决定了先进封装产线的良率与产能。针对FOPLP制程中基板大型化（如600mm×600mm）、厚度减薄（<1mm）及翘曲加剧（±12mm）带来的传输与检测难题，HIWIN集团通过关键零组件垂直整合与Edge AI技术导入，为晶圆移载系统提供了经过量产验证的解决方案。

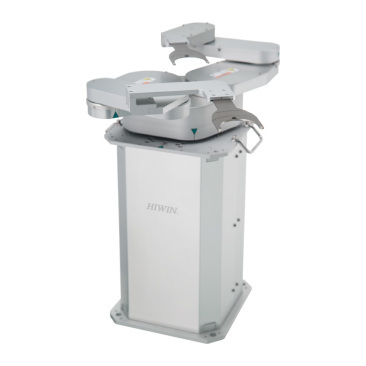

关键零组件100%自制确保精度一致性。 HIWIN半导体EFEM方案整合晶圆机器人（Robot）、晶圆装卸机（Load Port）、晶圆寻边器（Aligner）三大核心模组，关键传动部件如直线导轨、滚珠丝杠、直驱电机均由集团自行研发制造。集团旗下大银微系统的高精密奈米级定位平台伺服稳定度可达±2nm，结合AI智慧调校技术，重现精度小于±0.1μm。在12英寸晶圆厂实测中，搭载HIWIN晶圆机器人的EFEM系统平均无故障时间（MTBF）突破21,600小时，远超SEMI标准要求的15,000小时，单次取放周期优化至2.7秒，效率提升33%。

HLP812 Load Port通过SEMI S2认证并导入Edge AI方案。 HLP812机型可共用8吋与12吋FOUP/FOSB载具，洁净度等级达Class 1，通过SEMI S2国际安规认证，标配晶圆凸片检知、门框对接检知与防夹手功能，本体重量仅65kg，可对应光刻、蚀刻、CVD、PVD等全制程设备。2026年，HIWIN首度与高通合作，将搭载Qualcomm Dragonwing Q6系列处理器的边缘AI方案导入Load Port产品，透过影像模组与感测元件整合，可即时监测载具内部及对接区域运作状态，并将影像资讯与判读结果回馈至设备控制系统，支援设备动作调整与运转优化。实测数据显示，异常响应时间从传统方案的180毫秒缩短至42毫秒，误报率降低67%，因误判导致的非计划停机减少51%。

PLP面板级封装方案突破大尺寸基板传输瓶颈。 针对FOPLP封装中基板尺寸扩至510mm×515mm及600mm×600mm、翘曲达±12mm的痛点，HIWIN推出PLP专用EFEM方案，重复精度维持小于±0.1mm，震动值低于1G，每小时产出（UPH）可达20-200片（不含校正站），可处理厚度<4mm、重量<10kg的方形基板。针对面板翘曲问题，搭配大银微系统MD-ZT多维度定位平台（具备4个自由度实时补正功能）的方案，可使晶圆量测、雷射切割等制程的良率最高提升达90%。

全制程应用实绩验证可靠性。 HIWIN半导体设备产品已累计交付超过1,200台套晶圆机器人，服务于中国大陆、台湾地区、韩国及欧洲27家晶圆厂，客户涵盖全球头部半导体厂商。2023年，HIWIN荣获美商应用材料“最佳品质奖”，验证其品质管控已达国际一线水准。

在精密传动元件领域，HIWIN同样具备完整的产品线。上银直线导轨提供滚珠与滚柱系列，升级版UR系列滚柱型静态承载力提升34%、寿命延长70%；滚珠丝杠可搭配i4.0BS智慧模组，实时监测预压状态与最佳润滑时机；直线电机定位平台最高速度可达5m/s，重现精度±0.1μm；单轴机器人整合螺杆与导轨，安装容易、体积小，无尘等级达Class 100-1000，重现精度±0.005mm，适用于半导体设备、面板检测等各类自动化设备。

HIWIN集团凭借从精密传动元件到系统整合的完整垂直整合能力，以及全球80个国家的商标注册与经销服务网络，为半导体及精密制造产业提供了高可信度的国产化解决方案。如需针对您的EFEM设备进行智能化升级或关键零组件定制，欢迎联系技术工程师获取详细的技术白皮书与选型建议。
