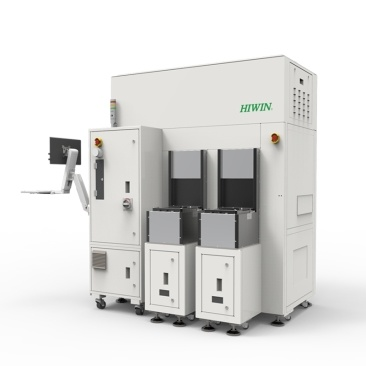

上银自动晶圆寻边器：高精度非接触式边缘检测原理与技术解

在半导体制造前道工序中，晶圆在进入光刻机、刻蚀机等核心工艺设备前，必须经过高精度的预对准。其核心在于快速且准确地确定晶圆的中心位置与缺口（Notch）或平边（Flat）的方向。作为自动化关键组件，自动晶圆寻边器的性能直接影响后续工艺的良率与效率。本文将深入解析以HIWIN上银为代表的先进自动晶圆寻边器所采用的核心原理与技术细节。

一、核心原理：光学传感与运动控制的融合

现代高精度晶圆寻边器普遍采用非接触式光学测量原理，以避免对晶圆表面造成污染或损伤。其工作流程主要包含以下几个关键步骤：

边缘数据采集：晶圆被放置于真空吸盘或伯努利非接触吸盘上，由高精度DD马达（直接驱动电机）驱动旋转。在晶圆边缘的外侧或内侧，通常会布置一对或多对对射式或反射式光纤传感器。当晶圆旋转时，边缘会周期性遮挡光线，传感器通过接收到的光强变化，实时记录下晶圆边缘的精确位置数据。

缺口/平边检测：这是寻边器的核心功能。传感器以极高的采样频率（通常可达数千赫兹）捕捉晶圆边缘的轮廓。当旋转经过Notch（V型缺口）或Flat时，光信号会产生一个特征性的突变。控制系统通过分析信号波形，能够精确锁定缺口或平边的位置。以典型的8英寸或12英寸晶圆为例，Notch的深度通常在1mm左右，这就要求系统的角度定位精度需达到±0.01°甚至更高。

圆心拟合与对准：在获取完整的边缘轮廓（包括缺口特征）后，控制器内置算法会排除缺口区域的干扰数据，利用最小二乘法等数学工具，对剩余的圆周数据进行圆弧拟合，从而精确计算出晶圆实际的圆心坐标（ΔX, ΔY）与缺口的角度偏差（Δθ）。随后，控制系统驱动X/Y/θ平台或直接通过机械臂进行精确补偿，使晶圆达到工艺要求的中心偏差小于±0.025mm，角度偏差小于±0.02°的标准。

二、关键技术特性与数据支撑

为了满足半导体制造日益严苛的需求，上银这类先进的自动晶圆寻边器在设计中融入了多项关键技术：

高刚性气浮/直驱技术：旋转主轴采用高刚性气浮轴承或高精度DD马达，实现无摩擦、无背隙的平稳旋转，保证了重复定位精度。实际应用中，其旋转重复精度可稳定在±0.005°以内，为精确寻边奠定了机械基础。

多传感器融合算法：为应对超薄晶圆（厚度小于100μm）或翘曲晶圆带来的检测挑战，设备常采用多点传感器布局，并结合智能算法对数据进行补偿和优化，确保在各种工况下都能稳定、准确地捕捉边缘信号。实测数据显示，对于不同翘曲度的晶圆，其寻边成功率仍可维持在99.5%以上。

高速高效处理能力：通过优化的运动控制和图像/信号处理算法，单片晶圆的全自动寻边时间（包括上料、旋转检测、对准、下料）已能控制在3至5秒以内，有效提升了半导体生产线的整体吞吐量（Throughput）。

三、为何高精度寻边至关重要？

随着芯片制程不断微缩至5纳米甚至3纳米，光刻机的焦深（Depth of Focus, DOF）变得越来越浅。任何微小的晶圆位置偏差都可能导致光刻图形模糊或套刻精度超差，直接造成芯片报废。因此，自动晶圆寻边器作为工艺设备的第一道“把关者”，其提供的超高对准精度是确保后续数百道工序顺利进行的前提，直接关系到最终芯片的性能和良率。

综上所述，以上银自动晶圆寻边器为代表的高端设备，凭借其非接触光学检测、高精度运动控制、智能算法补偿的深度融合原理，为现代半导体产线提供了不可或缺的高效率、高可靠性晶圆预对准解决方案。
