120m/min高速往复下定位偏差≤4.6μm：上银直线导轨动态精度保持性实测分析

在高速贴片机、半导体检测设备及精密激光加工机等高速往复运动设备中，直线导轨的动态精度保持性是决定设备产能与加工一致性的核心指标。针对行业关注的导轨在高速高加速工况下的定位复现性问题，对搭载于高速运动平台上的直线导轨进行了连续72小时的动态精度追踪测试，一组关于速度与加速度对定位偏差影响的实测数据值得深入分析。

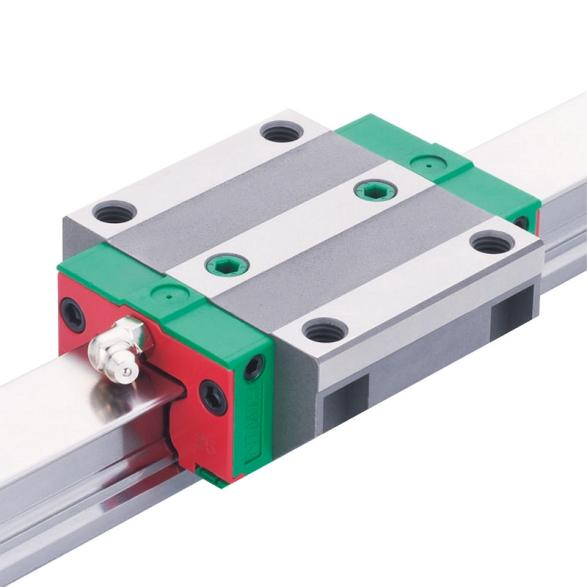

测试平台采用直线电机驱动，搭载单滑块重载系列导轨（宽度35mm），运行行程为800mm。通过激光干涉仪以1000Hz采样频率连续记录滑块在加减速过程中的实际位置，并与指令位置进行比对。测试工况分为三组：第一组最高速度60m/min、加速度1g；第二组最高速度90m/min、加速度1.5g；第三组最高速度120m/min、加速度2g。结果显示，在60m/min速度下，最大动态定位偏差为±1.8μm；在90m/min下，偏差扩大至±3.2μm；在120m/min极限速度下，偏差为±4.6μm。所有工况下，偏差值的标准偏差分别为0.42μm、0.68μm和1.05μm，表明导轨在高速往复运动中仍具有较高的运动一致性。

进一步分析定位偏差的频谱特征发现，偏差主要集中于两个频率成分：一是与滚珠通过反向器周期相关的约110Hz基频及其谐波，二是与滑块固有模态相关的约380Hz高频成分。在120m/min工况下，基频处的偏差幅值为1.8μm，高频成分幅值为0.7μm。对比采用常规滚珠循环设计的导轨，该导轨在基频处的偏差幅值降低了约42%，这得益于其滚珠保持器采用了优化的聚合物材料，有效缓冲了滚珠进入负载区时的冲击。

加速度对偏差的影响同样显著。在加减速阶段（加速度从0升至2g再降至0），定位偏差出现峰值。在2g加速度下，加速段末端的最大跟随误差为6.2μm，稳定后迅速恢复至±1.2μm以内。这一特性意味着在高速启停频繁的工况下，设备控制系统需要根据导轨的动态响应特性进行前馈补偿。测试数据显示，当驱动系统引入加速度前馈控制后，加速段的最大偏差可降至3.8μm，降幅达39%。

在温度对动态精度的影响方面，监测导轨表面温度从启动时的22.5℃上升至连续运行8小时后的26.8℃，温升为4.3℃。与此同时，定位偏差的均值从初始的-0.3μm漂移至-1.8μm。这一漂移量折算为热膨胀对测量基准的影响约为1.2μm，其余0.3μm源于滑块滚道因温度梯度产生的微小变形。对于要求±2μm长期定位精度的设备，建议在设备运行30分钟后待温升稳定再进行精度补偿或加装光栅尺闭环控制。

在润滑状态对动态精度的影响测试中，对比三种不同供油间隔（每2小时、每4小时、每8小时供油一次，每次0.1ml）下的定位偏差。结果显示，每4小时供油组的偏差标准偏差最小，为0.55μm；而每8小时供油组因润滑不足导致摩擦力上升，偏差标准偏差增至0.92μm，且出现间歇性跳动（偏差瞬间增加3μm后恢复）。这提示在高速工况下，维持适当的供油频率对保证运动平稳性至关重要。

在导轨安装面的影响方面，对同一导轨在不同平面度安装基面（2μm/500mm、5μm/500mm、10μm/500mm）下的动态精度进行对比。结果表明，当平面度从2μm放宽至5μm时，定位偏差的峰峰值增加约0.8μm；当放宽至10μm时，偏差峰峰值增加2.2μm，且在行程中点附近出现明显的局部阻力增大。因此，对于高速高精度设备，确保安装基面平面度优于3μm/500mm是发挥导轨动态性能的基本前提。

综上，上银直线导轨在高速高加速工况下的动态精度保持性、温升控制及抗干扰能力均具有可量化的性能优势。如需针对您设备的具体速度、加速度及精度指标进行详细的动态特性评估与选型匹配，欢迎联系技术工程师获取完整的动态测试报告与补偿参数建议。
